Вы здесь » РЕМОНТ ТЕЛЕВИЗОРОВ » Доработка PSU (уменьшение тока подсветки) разных » Доработка PSU (уменьшение тока подсветки) разных моделей TV.
THOMSON T32D15DH-01B /
MAIN-TP.S512.PB83
PANEL-LVW320CSDX E13 V30
ПЛАНКИ-HR-35801-01863-2ШТ
СВЕТОДИОДЫ 3528 1ВТ 3В холодные .

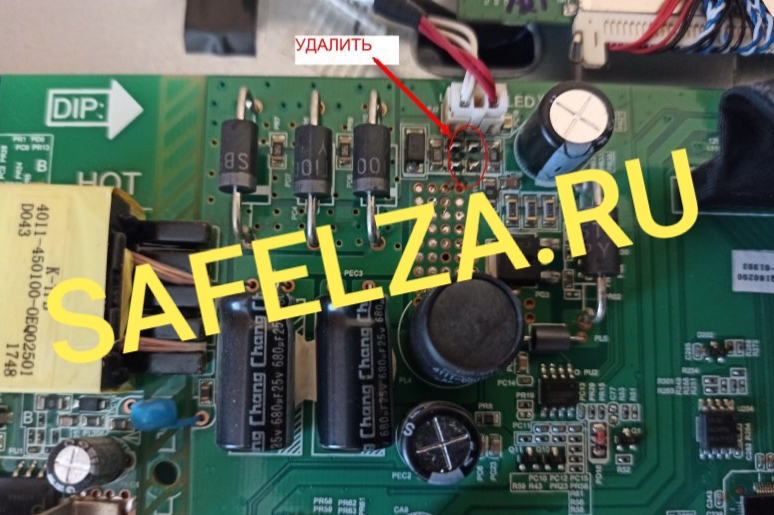

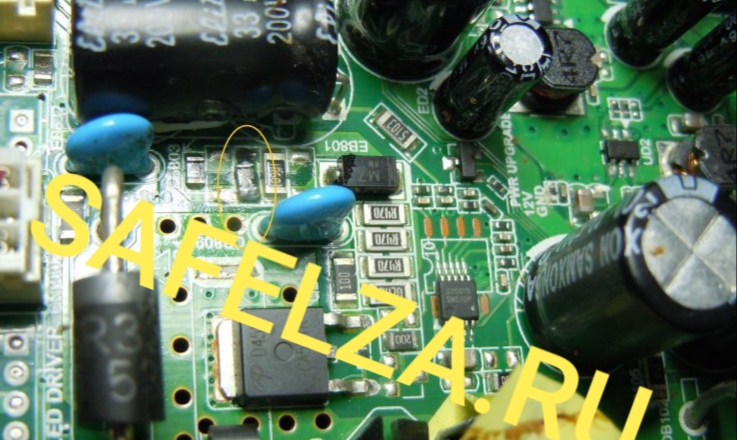

ток уменьшаем убрав 1 резистор из 4х 1,6 ом .на фото указан уже демонтированный стрелкой в овале выделенном . .в исходе 400ма .после переделки 300ма .

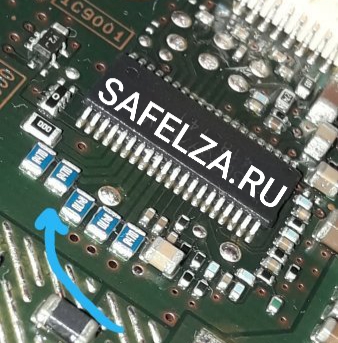

FUSION FLTV-28K62
MainBoard: TP.VST59.P8B
Panel: ST2751A01-4
LED driver: LD5850GS

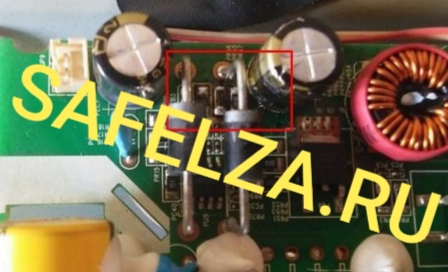

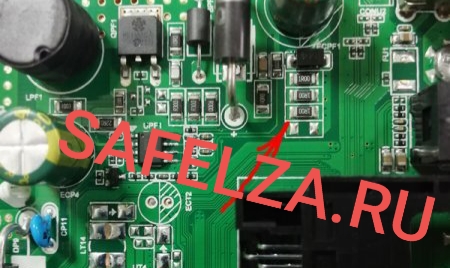

Ток уменьшаем убрав 1 резистор 1,5 ом на фото указан уже демонтированный, Ток уменьшился с 301mA до 233mA.
TOSHIBA 19DL833R
Panel: V185B1-LE2 REV. C1
PSU: 17PW05-3
MainBoard: 17MB60-3.1
Для питания светодиодов подсветки применяется LED-драйвер 17CON07-2.

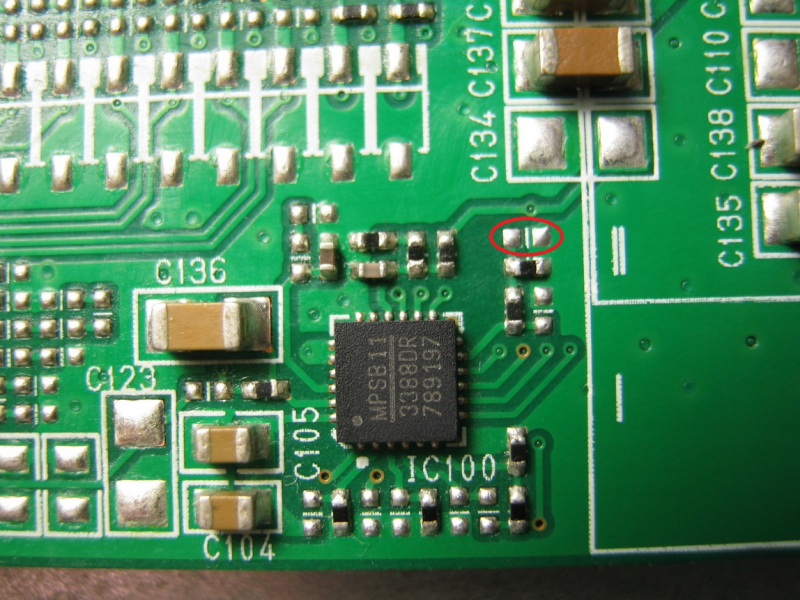

PWM LED driver: 3388DR По выводу "ISET" (pin11) удаляем резистор, на фото обведён красным. Ток подсветки при этом равен 101mA,
после удаления ток снизится до 67mA.
TOSHIBA 19DL833R
Panel: V185B1-LE2 REV. C1
PSU: 17PW05-3
MainBoard: 17MB60-3.1
Для питания светодиодов подсветки применяется LED-драйвер 17CON07-2.
PWM LED driver: 3388DR По выводу "ISET" (pin11) удаляем резистор, на фото обведён красным. Ток подсветки при этом равен 101mA,
после удаления ток снизится до 67mA.
SAMSUNG UE40FH5007
POWER-BN44-00666A
PANEL-CY-DF400BGLV1V
LED DR-MAP3511 кажется .что нашел по маркировке

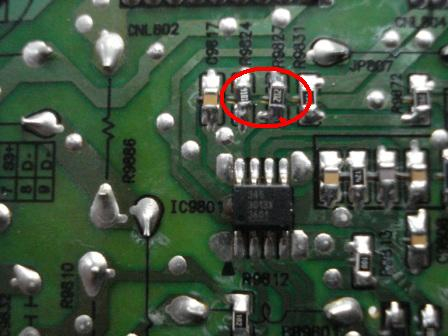

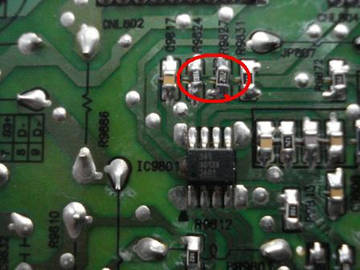

В исходе ток 465 мА. Параллельно резисторам обведенных красным на фото R9824 и кажется параллельно ему R9827 если ставим 4к7 - ток 365 мА, если 2к0 ток -280 мА, на фото виден установленный сверху R9824 резистор в 2к0
YASIN LED-40E3000
main MSA3489-ZC-01-01
Led Driver OB3350CP
Ток был 410 мА.

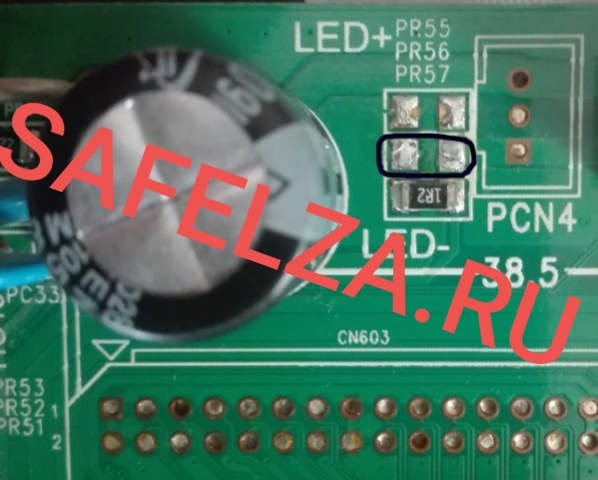

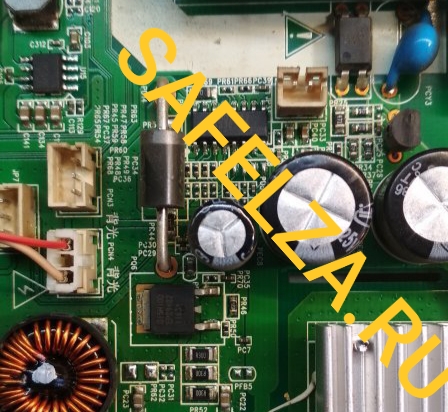

Удаляем резистор PR56 номинал 1R2.
TELEFUNKEN TF-LED32S39T2S
LSC320AN09-H
OB3363QP
MSA6285-ZC01-01
Ток до 490mA, после 330mA
На 5й ноге (iset) поставил два резистора 120k + 100k (они параллельные), ток подсветки 170ma.
Samsung UE43NU7170Uxru
BN44-00947A
BD94062F
После ремонта подсветки увеличиваем резистор R9873 c 1 до 2 Ом. Ток снизился с 240 до 120 мА.
Polarline 32PL11TC-SM
Main: TP.MS338E.PB803
Panel: PT320AT01-1
2 планки по 6 диодов на 6 вольт. Изначально ток 280 мА.

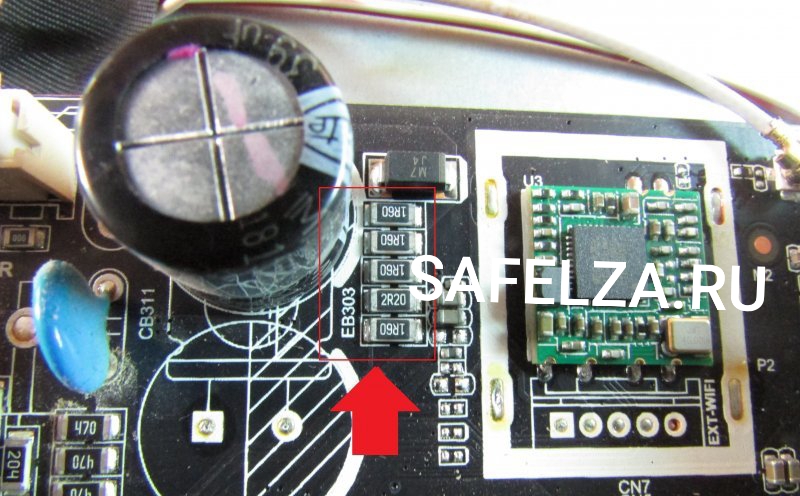

Убираем два резистора 1.6 Ом.

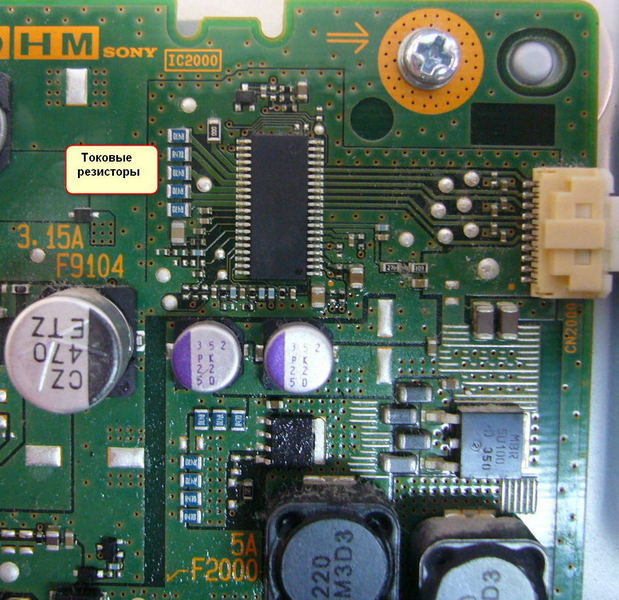

Sony kdl-40r453b, MainBoard: 1-889-355-13. Драйвер подсветки bd9397ef. Для уменьшения тока диодов с 500мА до 240мА меняем резисторы
0.47 (5 шт) на 1 Ом.
DNS S32DSB1

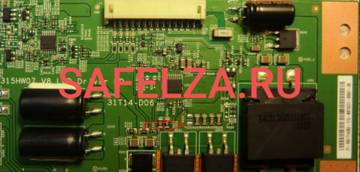

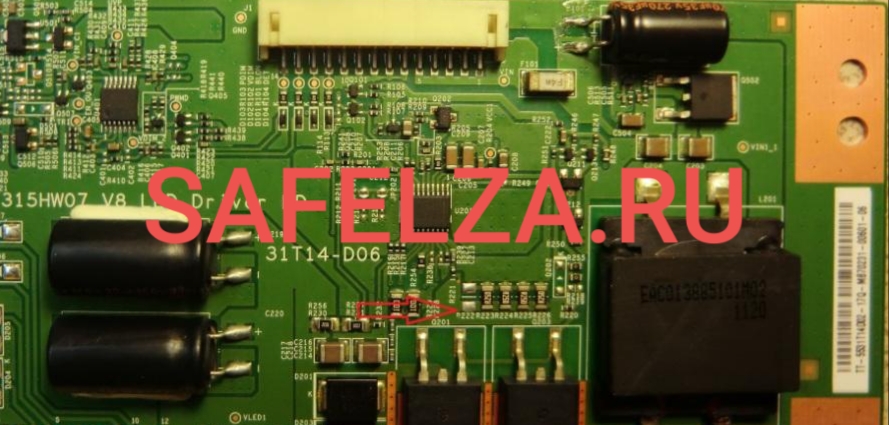

T315HW07 V8 LED DRIVER BD (31T14-D06)
Panel: T315HB01
MAX16814
Для ограничения тока удалить резистор
SKYLINE 32YT5900
Main: LDD.M3663.A48
LED Driver: BIT3368O

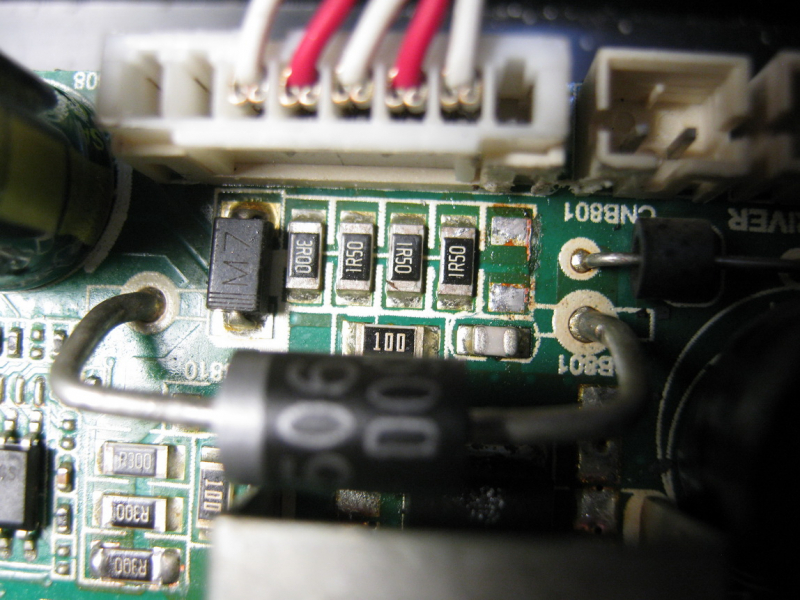

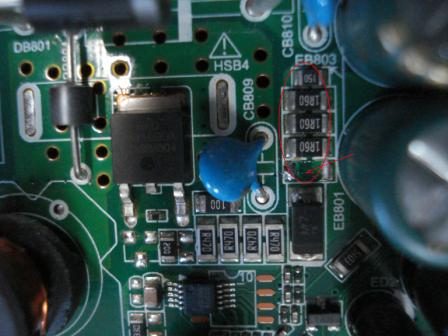

Ток подсветки 600mA.
Резистор 1R00
Убрать - 400mA
Заменить на 3,3 Ома - 460mA (рекомендую)
Заменить на 2 Ома - 500mA
DNS K32A619
PANEL LC320DXE
KL32GT618
ток 170 мА

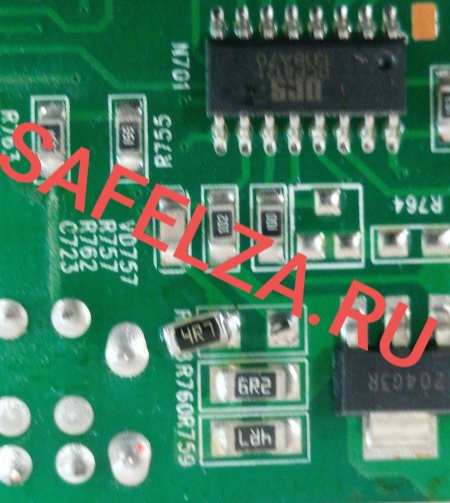

удалил 1 резистор 4,7 Ом
с обратной стороны платы, ток 110 мА
BBK 28LEM-1044/T2C
main+PSU: TP.CV512H-U42
driver: BIT3267
До доработки ток составлял 250мА,после 120мА.
Удалил чип-резисторы 1R0,1R5 около разъёма подсветки (позиционное PR182,PR183 маркировка на обратной стороне main).
TCL - L49P3CFS
PSU - 40-L121W4-PWC1CG
driver - GB98ADN

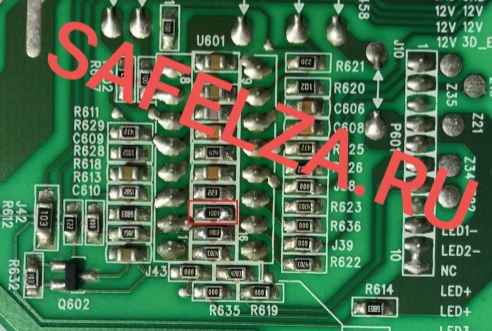

замена R608 на 10K
PHILIPS 32PFT5300
Panel: TPT315B5 -EUJFFE
PSU: 715G6550-P03-000-002H
Main: 715G6165-M0A-001-005K
LED Driver: PF7708BS

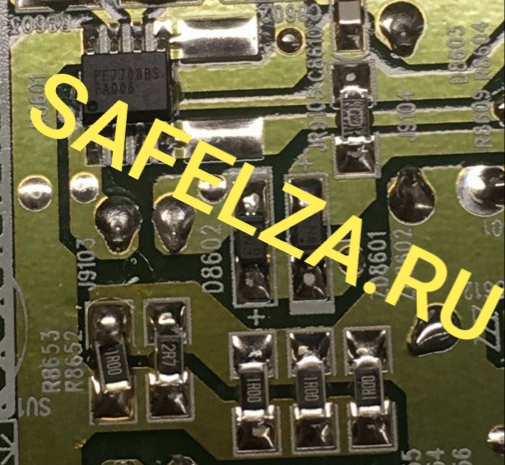

убрать резисторы R8654-8656
AKAI 32LED38T2P
Panel: ST3151A05-8
Main: TP.MS3463S.PB801
LED Driver: SN51DP
Заводской ток 305mA, после доработки 185mA, удалить отмеченный резистор, на фото отсутствует
THOMSON T43D15SF-01B
Panel: LVF430LGDO E1 V6
PSU: TP.S512.PB83
LED Driver: SN51DP

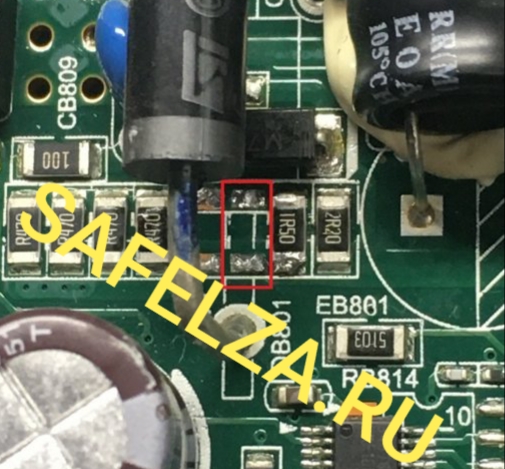

Для ограничения тока подсветки
поменял R 2.7 на 3.9
Harper 49U750TS
Panel K490WDC2
БП K-PL-FH1
AS358M.

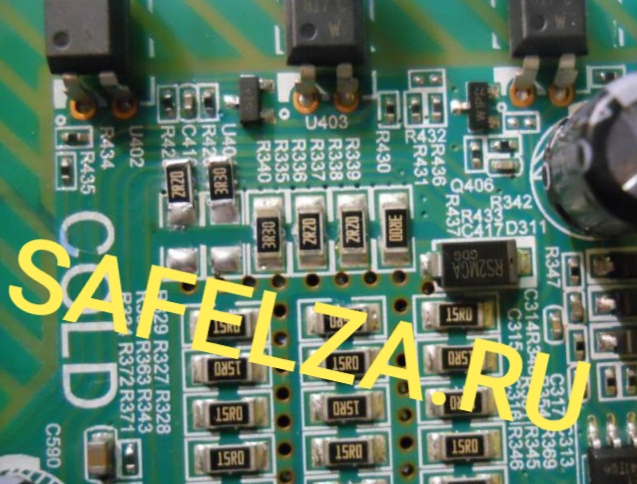

Убрал два резистора
R335, R340.
ROMSAT 32HK1810T2
Panel: K320WDC2B
Main: MSD3463-T5C1
LED Driver: OB3353CP
Для снижения тока до 296 мА удалить два резистора указанные на фото (2,2 Ом и 3,6 Ом)
ROMSAT 43FK1810T2
Panel: K430WDC2
Main: MSD3463-T8C1

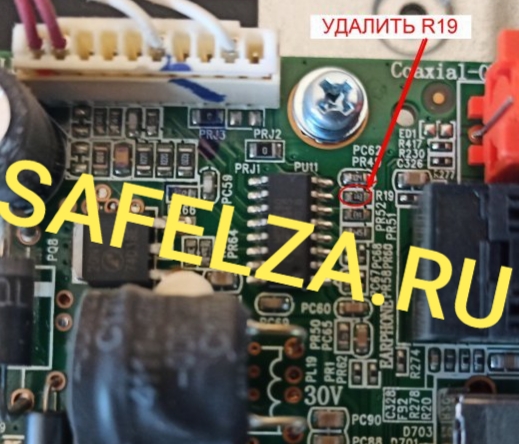

За ток подсветки здесь отвечают два резистора по 6 pin: 16 кОм/16 кОм, соединенные параллельно.
Для снижения тока в два раза удалить один резистор 16 кОм (R19 - указан на фото)
TB Doffler 32СH52 - T2
Матрица: LSC320AN09-H
Main: MS34631-ZC01-01
Driver: OB3350
Резисторы под диодами в красном квадрате, стояли 2,2 ома и 1 ом, удалил оба и поставил два по 3,3 ома
LG 32LS345T
Panel: 331537502 KENMOS
Power Supply (PSU): EAX-65035501
MainBoard: EAX-64910001 (1.0)
Подсветка 4 планки по 7 диодов на 3в.
Ограничение тока как на многих моделях LG.
Стоит 4 цепочки резисторов на 4,3 Ома по два последовательно.

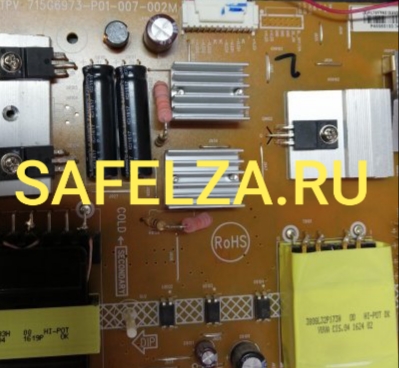

Philips 49PUS6501\12
PSU: 715g6973-p01-007-002m

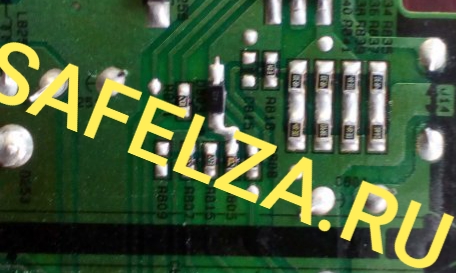

добавил по одному резистору на 1 Ом к R8165 и R8166
PANASONIC
Model: TX-32ER250ZZ
MainBoard: MSD3463-T5C1
3,6Ом, 3,6Ом, 2,2Ом оставил 2,2Ом и впаял на 5,1Ом
Supra STV-LC32440WL.

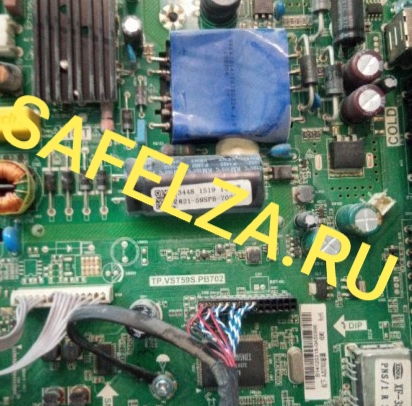

Майн - TP.VST59S.PB702
Panel - HK315LEDM
Led драйвер - OB3350CP
удален один из двух резисторов (2,2 и 1,5) номиналом 2,2 Ом
HAIER LE50K6500U
Panel: V500DJ6-QE1
30349005203
Power Supply (PSU): TV5006-ZC02-02 E021M289-Q1
MainBoard: T.MS6586.U801
После доработки: удаления R134 и изменения номинала R135 с 0.15Ом на 0,18 Ом, ток составляет 0,44 А
LG 43UJ634V
Chassis LJ7
Main Board EAX67133404 (1.0)
Panel AC430DGG
Power Supply LGP43DJ-17U1
LED Driver LC5910

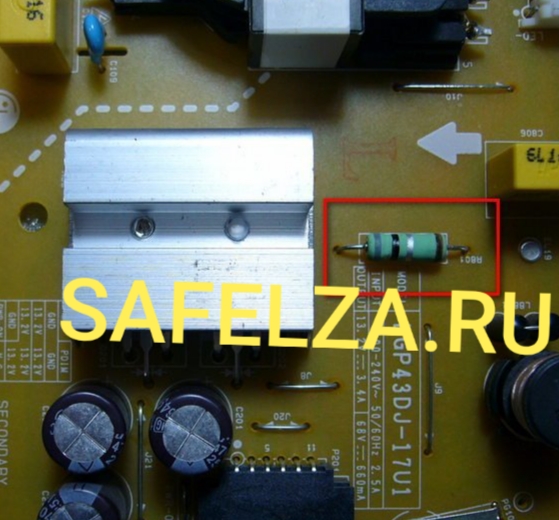

Заменить R801 0R8 на 1R5.
Ток изменится до 280mA.
AKAI UA32DM1100
Панель: PT320AT01-3
Main: TP.V56.PB826
LED driver: OB3353CP

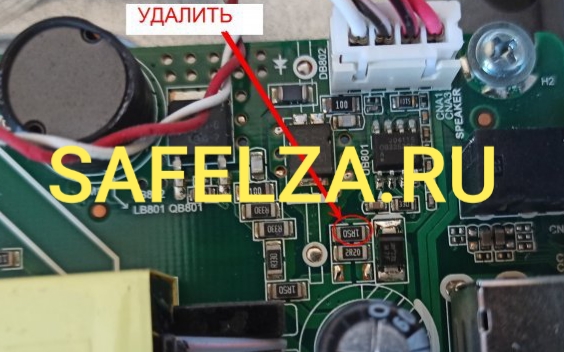

Для снижения тока подсветки до 190 мА необходимо удалить резистор 1,5 Ом (указан на фото):
