Доработка PSU (уменьшение тока подсветки) разных моделей TV.

Страница:   1 2 3 4 5

Сообщений 61 страница 90 из 141

61

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

Philips 32PFT4309

Power Supply (PSU): 715G6161-P02-W21-002E

Panel: TPT315B5-HVN05

PWM LED driver: PF7903BS

Ток светодиодов 1,2 А.

https://forumupload.ru/uploads/001a/72/ed/55/t163967.jpg

После удаления резисторов R8513, R8514 ток снизился до 0.86 А.

0

62

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

BBK 32LEM-1037TS2C
Main RR52CT.818A
Led Driver BIT3287S
https://forumupload.ru/uploads/001a/72/ed/55/t978086.jpg

0

63

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

LG 43UH610V

БП PLDF-L508A

https://forumupload.ru/uploads/001a/72/ed/55/t487332.jpg

0

64

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

BBK 32LEM-1056/TS2C

Main CV512H-U42

Panel LE-3219N

Driver  BIT3267

https://forumupload.ru/uploads/001a/72/ed/55/t677131.jpg
.

0

65

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

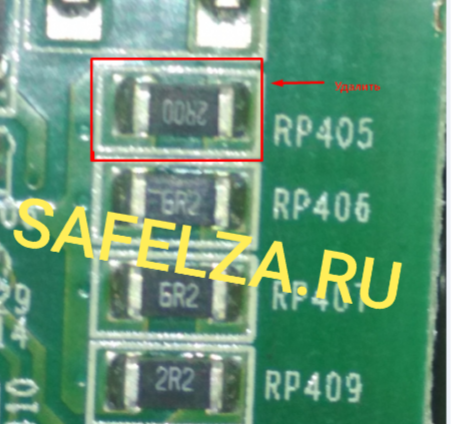

BBK 40LEM-1008/FT2C

Main: JUC7.820.00108763

Panel: C400F13-E2-C(G4)

Driver: RT8573https://forumupload.ru/uploads/001a/72/ed/55/t400215.png

0

66

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

THOMSON T40D17SF-01B

Panel: LVF400SSDE E2 V2
LED Backlight: RF-BS400E32-0901S-02 A0
Main: TP.S512.PB83

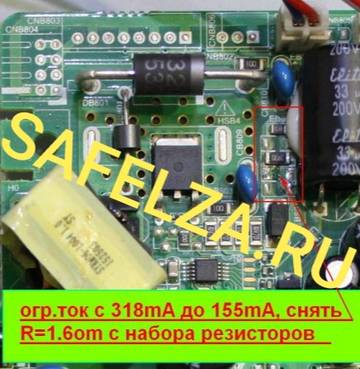

LED Driver: SN51DPhttps://forumupload.ru/uploads/001a/72/ed/55/t733773.jpg

0

67

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

LEFF 32H110T

main CV512H-U42

дисплей LS320AN10-H03

ток 280 мА , после доработки 140 мА (удалил 2 из 4-х параллельных резисторов, см.фото)https://forumupload.ru/uploads/001a/72/ed/55/t212620.jpg

0

68

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

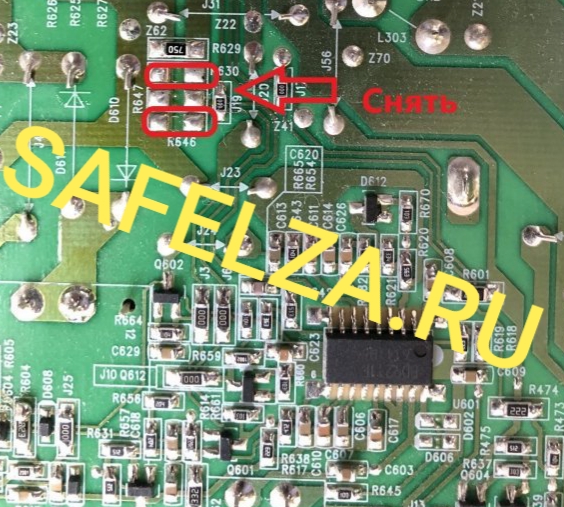

TCL L48P1FS

MAIN: 40-MT56FC-MAE2HG

PSU: 40-LE9226-PWE1CG

LED driver: BD9211F

https://forumupload.ru/uploads/001a/72/ed/55/t620667.jpg

По линии ISEN установлено 9 шт (R623, R624, R625, R626, R627, R628, R629, R630, R646,)резисторов 75 Ом параллельно. Снял 2 шт (R646 и R630).

0

69

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

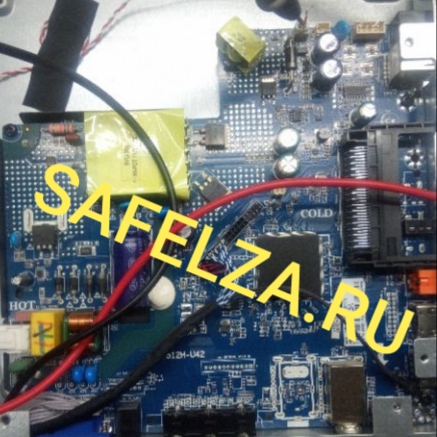

LEBEN LE-LED32R282T2

Main CV512H-U42

Led driver BIT3267
https://forumupload.ru/uploads/001a/72/ed/55/t118620.jpg

Удалены два резистора из 4

0

70

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

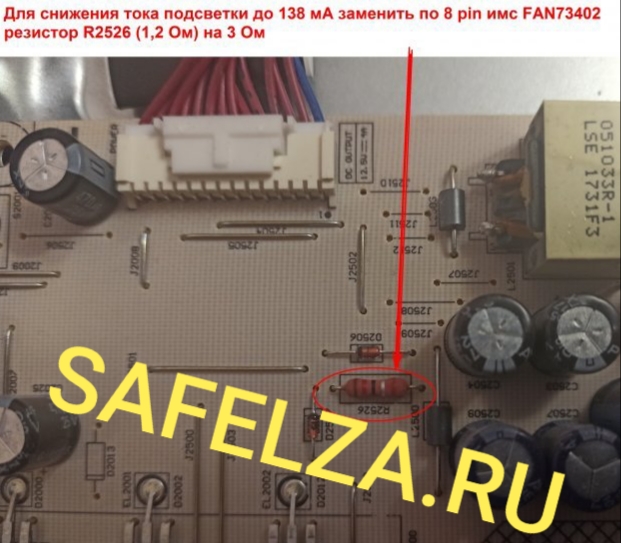

GRUNDIG 32 GHB 5712

Панель: LC320DXJ-SGE1

Main: ZG7190R-7 (шасси G5)

LED Driver: FAN73402

https://forumupload.ru/uploads/001a/72/ed/55/t366629.jpg

Для снижения тока подсветки до 138 мА заменить на 8 pin имс драйвера резистор R2526 (1,2 Ом) на 3 Ом

0

71

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

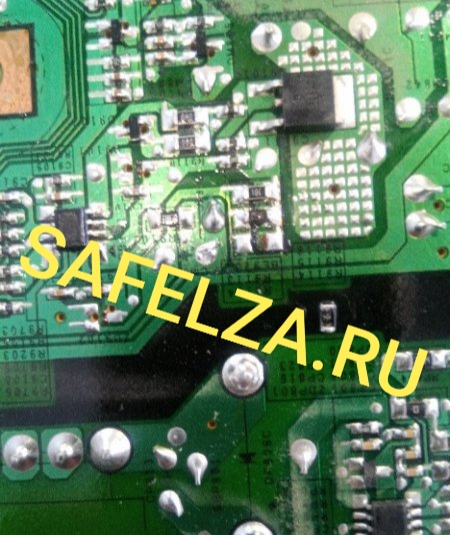

SAMSUNG UE48H4200AK

Panel: CY-HH048AGLV1V

PSU: BN44-00757A
https://forumupload.ru/uploads/001a/72/ed/55/t752376.jpg

удален один из трех резисторов  номиналом 5,6 Ом

0

72

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

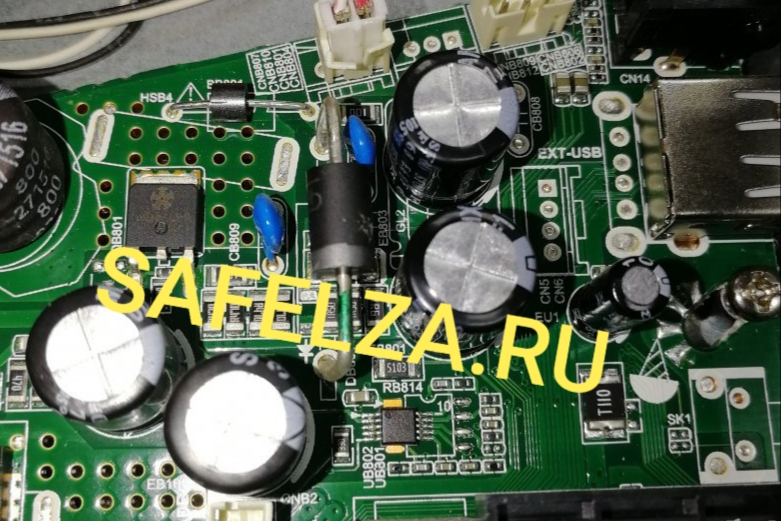

Erisson 32LES78T2W

main TP.MS3463S.PB801

Driver UB802 SN51DP

корыто KM0320LDRH144

подсветка SJ.HZ.D3200801-2835BS-M 1.14MD320022 160318

https://forumupload.ru/uploads/001a/72/ed/55/t571810.jpg

убрать R839 или  R840   1R6

0

73

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

ОРИОН ПТ-81ЖК-150

MAIN:TP.V56.PB816

Драйвер:SN51DP

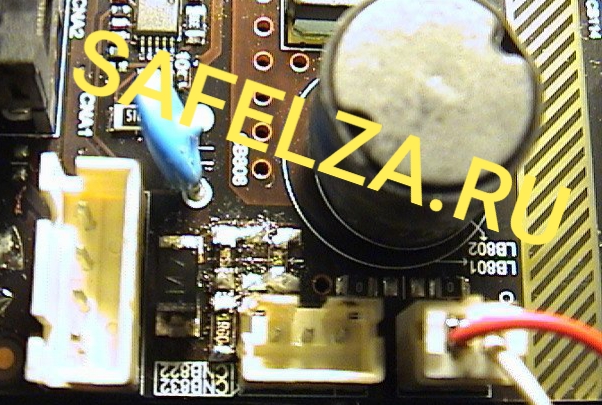

https://forumupload.ru/uploads/001a/72/ed/55/t86793.jpg

Заменил 1,6 ома на 3,9 ома и 1,5 ома на 4 ома.

0

74

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

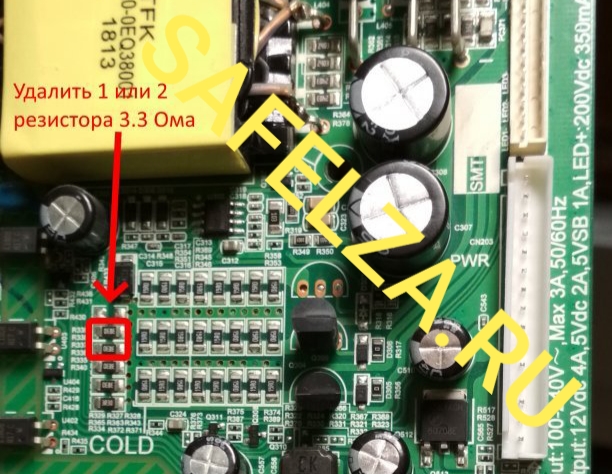

SUPRA STV-LC50ST2000U

PSU: K-PL-FH1

Panel: K490WDC2
https://forumupload.ru/uploads/001a/72/ed/55/t302825.jpg

0

75

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

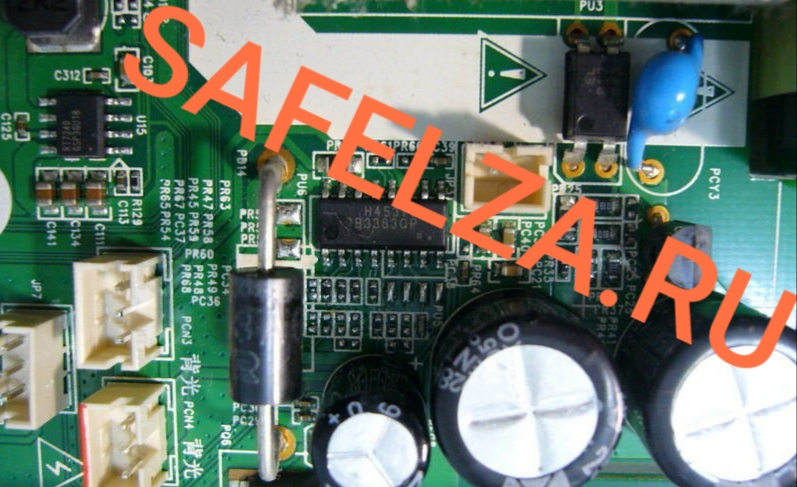

TELEFUNKEN TF-LED32S52T2S
Main MSA6285-ZC01-01
Panel LSC320AN09-H
Led Driver OB3363QP
https://forumupload.ru/uploads/001a/72/ed/55/t202683.jpg

0

76

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

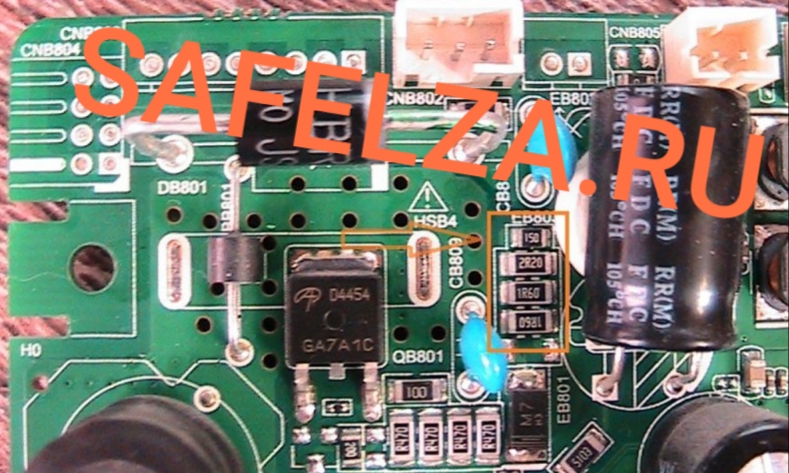

ERISSON 32LES76T2

Main  TP.S512.PB83
Driver  SN51DP
https://forumupload.ru/uploads/001a/72/ed/55/t70389.jpg

на 15оМ;2R2;1R6;1R6.Убираю один 1R6 получаю на выходе 190мА.Вполне устраивает.Если еще и убрать 2R2 ток упадет до 110мА.Если убрать только один на 2R2,ток будет 210мА

0

77

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

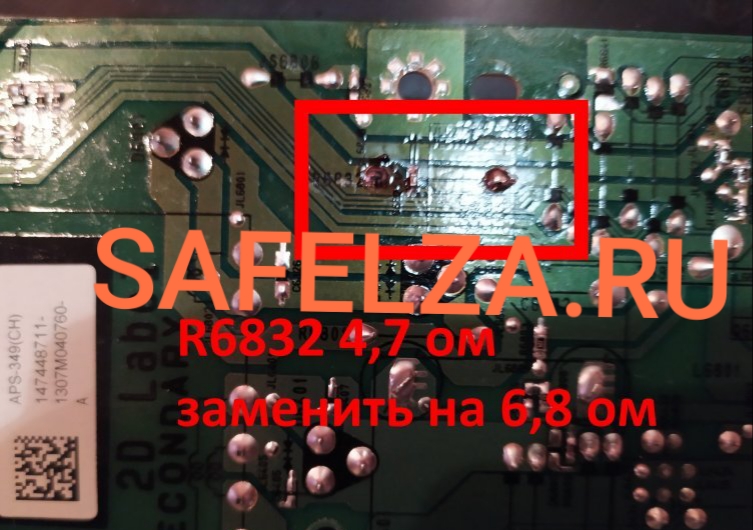

SONY KDL-40R473A
LED driver BD9488F
power APS-349 (CH)

https://forumupload.ru/uploads/001a/72/ed/55/t925088.jpg

0

78

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

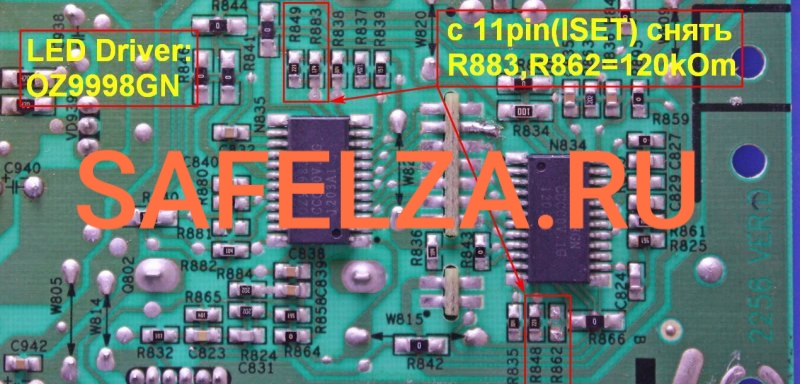

ROLSEN RL-24L1004UTZC

Panel: V236BJ1-LE1
PSU: RSAG7.820.2256 , CQC03001003024 , HLL1924WB
LED Driver: OZ9998GN
Main: RSAG7.820.4288
https://forumupload.ru/uploads/001a/72/ed/55/t315000.jpg

0

79

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

Daewoo l24s630

Msd3463-t4c1

Matrix - k236wd8

Было 310Ма, убираем резистор на фото,https://forumupload.ru/uploads/001a/72/ed/55/t559096.jpg

0

80

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

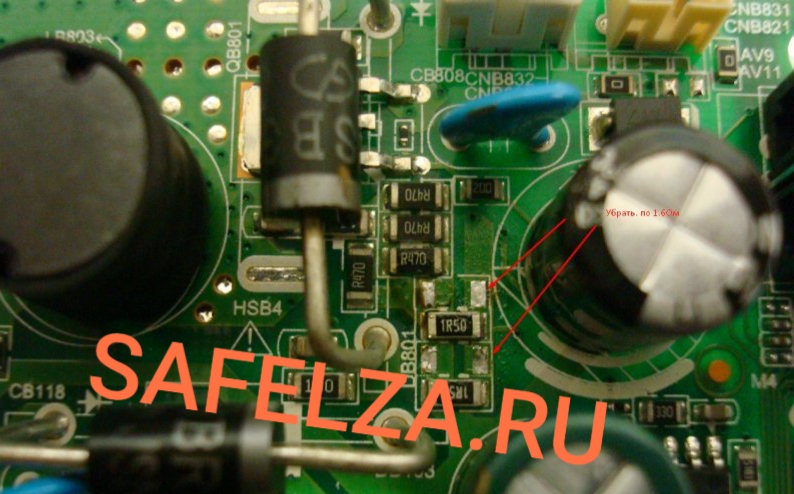

Telefunken TF-LED32S74T2

TP.MS3663T.PB751

OB3353CPhttps://forumupload.ru/uploads/001a/72/ed/55/t305621.jpg

0

81

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

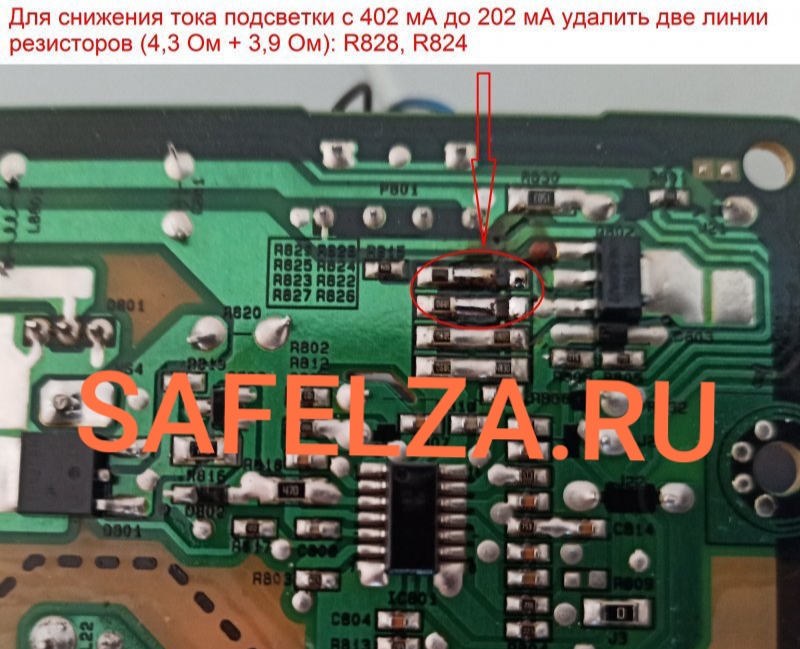

LG 32LN541U

Панель: HC320DXN-VHFPA-21XX

PSU: LGP32-13PL1

LED Driver: MAP3202

https://forumupload.ru/uploads/001a/72/ed/55/t490331.jpg

Для снижения тока подсветки до 202 мА удалить резисторы R828 и R824 (убрать две линии резисторов из четырех)

0

82

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

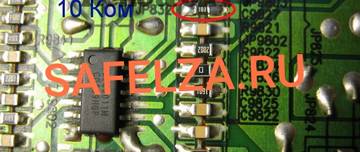

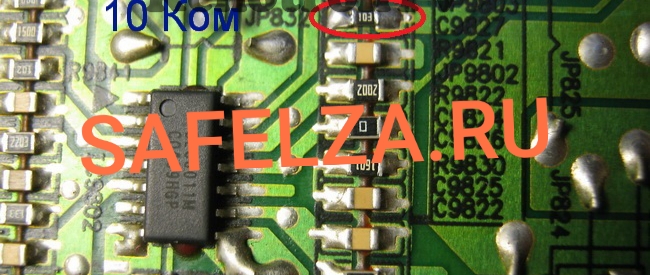

Samsung UE37D5500RW

Panel: LD370BGB-C1

PSU: BN44-00422B

Led Driver: SLC3011M
https://forumupload.ru/uploads/001a/72/ed/55/t637511.jpg

0

83

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

BBK LEM2281FDT

Panel: CLAA215FA10

LED Driver: AP3608EM-G1https://forumupload.ru/uploads/001a/72/ed/55/t392023.jpg

0

84

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

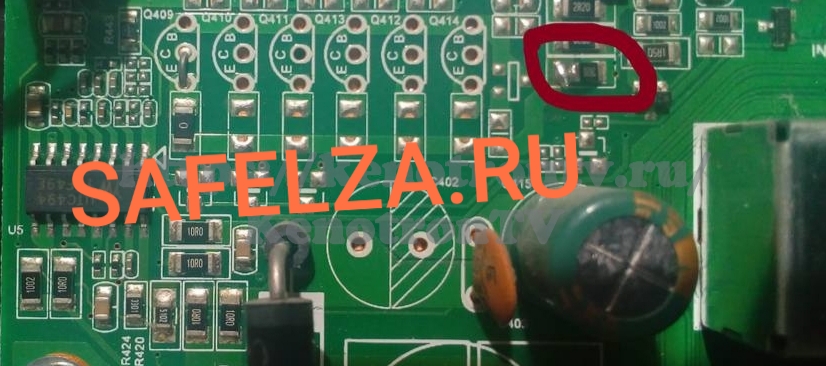

Fusion FLTV-32L40B

Моноплатное шасси, драйвер  UTC494https://forumupload.ru/uploads/001a/72/ed/55/t867455.jpg

0

85

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

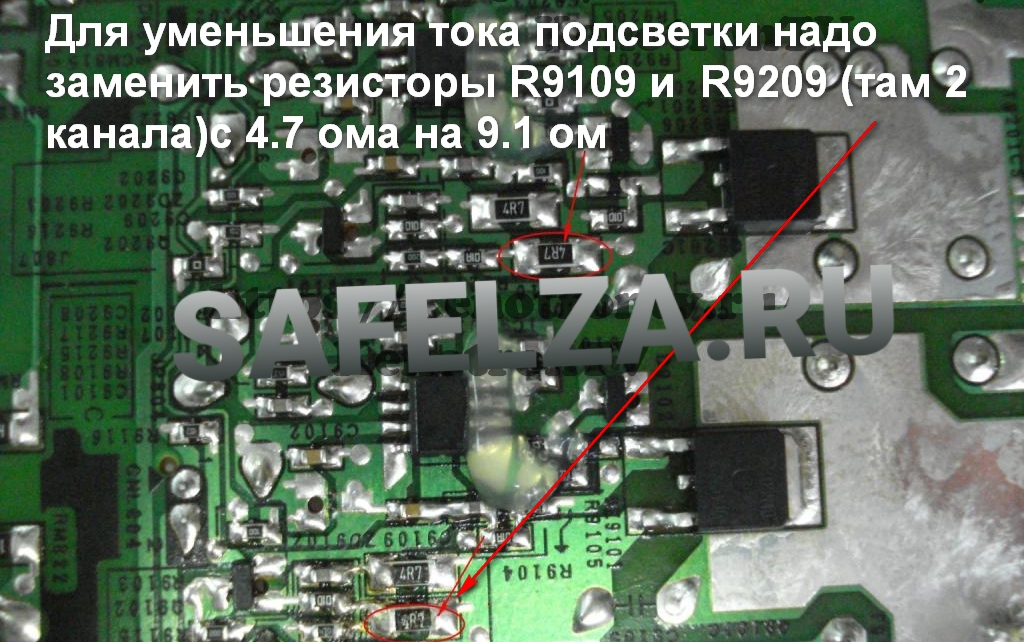

SAMSUNG UE39F5000AKXRU

MAIN-BN94-06996P

POWER-BN44-00609F

PANEL-CY-HF390BGMV1V

LED DR-D2011Khttps://forumupload.ru/uploads/001a/72/ed/55/t714786.jpg

0

86

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

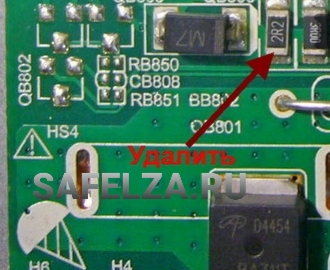

Витязь 32LCD881-5DC LED
Main TP.VST59.P83
Panel CX315DLEDM
Led Driver SN51LFhttps://forumupload.ru/uploads/001a/72/ed/55/t157884.jpg

0

87

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

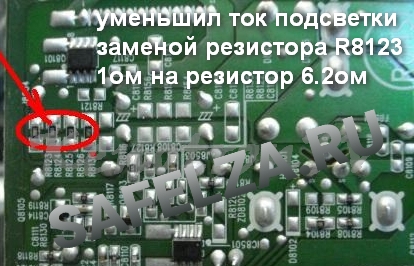

PHILIPS 40PFT4109\60 TPN14.1ELA

PANEL -TPT400LA-HM06 REV SC1F

LED DR PF7903BS

POWER-715-6163-P0F-000-0020https://forumupload.ru/uploads/001a/72/ed/55/t284697.jpg

0

88

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

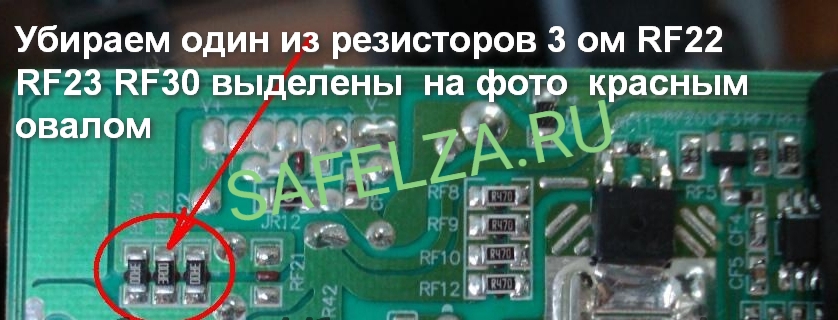

ERISSON 32LEE17

PANEL -CX315DLEDM

PSU-CVB32005

LED DR OB3350CPhttps://forumupload.ru/uploads/001a/72/ed/55/t770086.jpg

0

89

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

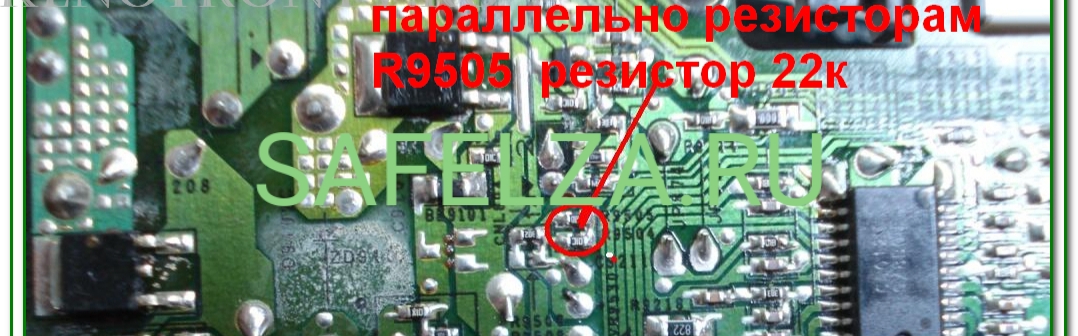

SANSUNG UE39F5300

POWER BN44-00645A

PANEL-HF390BGA-B1

LED DR-SLC5012Mhttps://forumupload.ru/uploads/001a/72/ed/55/t701721.jpg

0

90

  • Автор: Серый
  • Администратор
  • Откуда: Самара
  • Зарегистрирован: 2020-03-16
  • Сообщений: 169
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 49 [1974-05-08]
  • Провел на форуме:
    22 часа 20 минут
  • Последний визит:
    2021-06-01 22:02:54
  • Имя: Сергей
  • Фамилия: лазарев
  • Город: самара

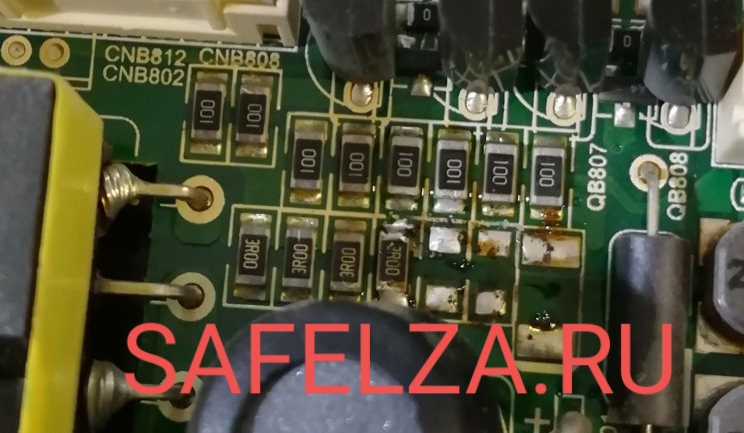

AKAI LEA-32A08G

PANEL-HV320WX2-206

MAIN-TP.VST59S.P89

Уменьшаем ток убрав 3 резистора на 3.3 Омаhttps://forumupload.ru/uploads/001a/72/ed/55/t993339.jpg

0

Страница:   1 2 3 4 5

Вы здесь » РЕМОНТ ТЕЛЕВИЗОРОВ » Доработка PSU (уменьшение тока подсветки) разных » Доработка PSU (уменьшение тока подсветки) разных моделей TV.
