PHILIPS 32PHT4509/60
Panel: TPT315B5 -AN02 REV:SC1F
Main: 715G6165-M01-000-005K
PSU: 715G619-P01-003-002H
Лед драйвер: PF7903BS
Доработка PSU (уменьшение тока подсветки) разных моделей TV.
Сообщений 91 страница 120 из 141
Поделиться912020-04-22 07:01:27
Поделиться922020-04-22 07:02:50

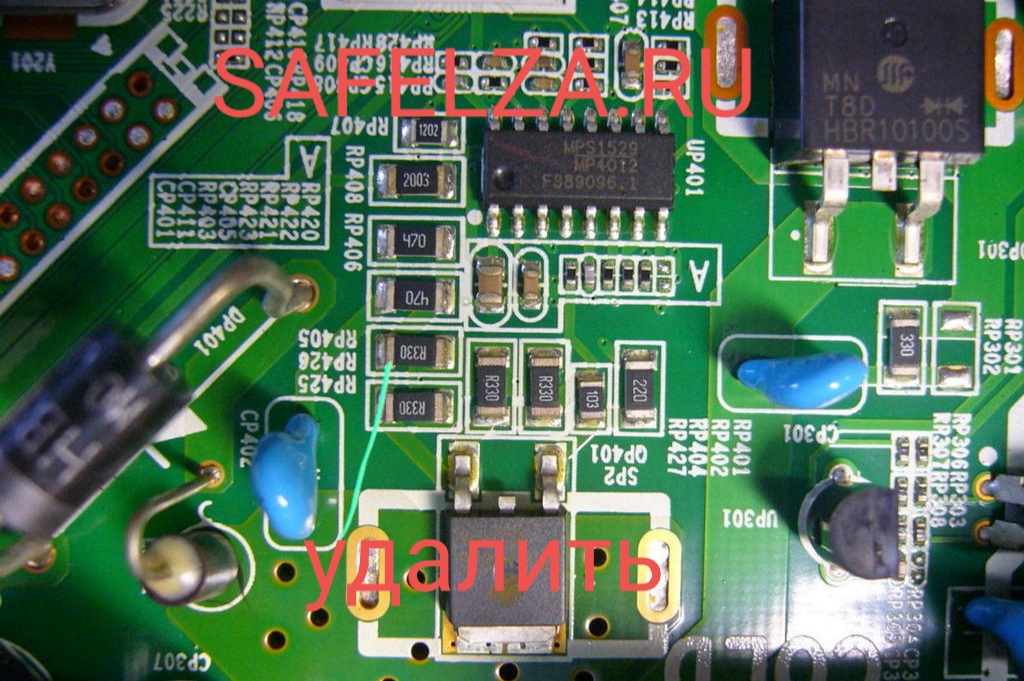

DEXP 28A3000
Main JUC.820.00084054
Panel M280X13-E1-H
Driver MP4012
Поделиться932020-04-22 07:03:59
ARAGON TV-3204
Main CV59H-C
Panel LC320EUN
PSU MP123T-12N
Led Inverter PPWLE32SE-0 (шим SW5516)
Поделиться942020-04-22 07:05:11

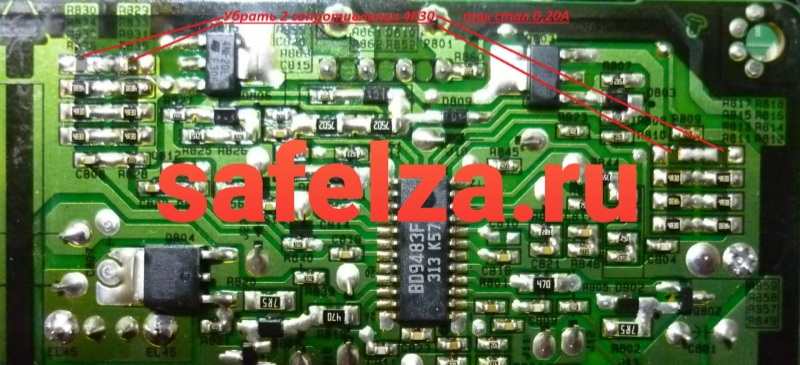

Модель телевизора Toshiba 50L4353RK
Модель PSU B191-002
Драйвер светодиодной подсветки OB3372KP
Ток до доработки 220мА, после 175 мА
убрал 2 резистора 6,19 Ом, указанные на фото
Поделиться952020-04-22 07:06:36
BBK 43LEM-1018/FT2C
Main JUC.820.00125910
Panel C430F15-E1-A
Led Driver MP4012
Поделиться962020-04-22 07:07:36
PHILIPS 32PHT4201_60
Main 715G6947-M01-000-004Y
Panel TPT315B5
PSU 715G7734-P01-000-002H
Led Driver PF7708BS
Поделиться972020-04-22 07:08:38
Rolsen RL-42D1305F
PSU RSAG7.820.5338_ROH
Led Driver SELC2010M
Поделиться982020-04-22 07:09:41
AIWA 32LE6020
Panel: SEL320HY (CD0-711)(03)
MainBoard: 5800-A6M88G-0P00
LED driver: MP3398A
PSU: 168P-L2L021-W0 5800-L2L021-W000
Поделиться992020-04-22 07:10:41

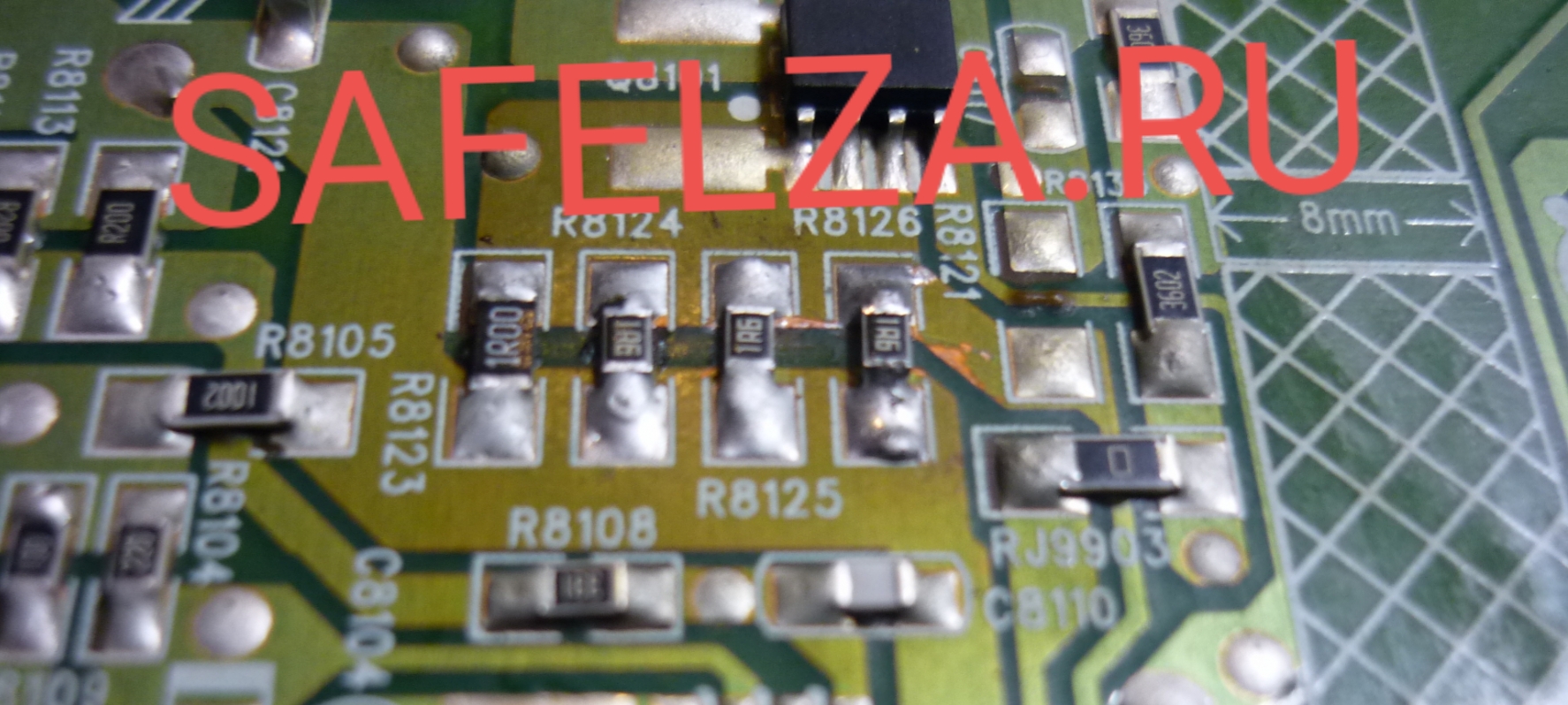

Samsung UE32F6510ABXRU
PANEL-CY-HF320CSLV2V
DR-SLC2013M
POWER-BN44-00620D
Поделиться1002020-04-22 07:11:49

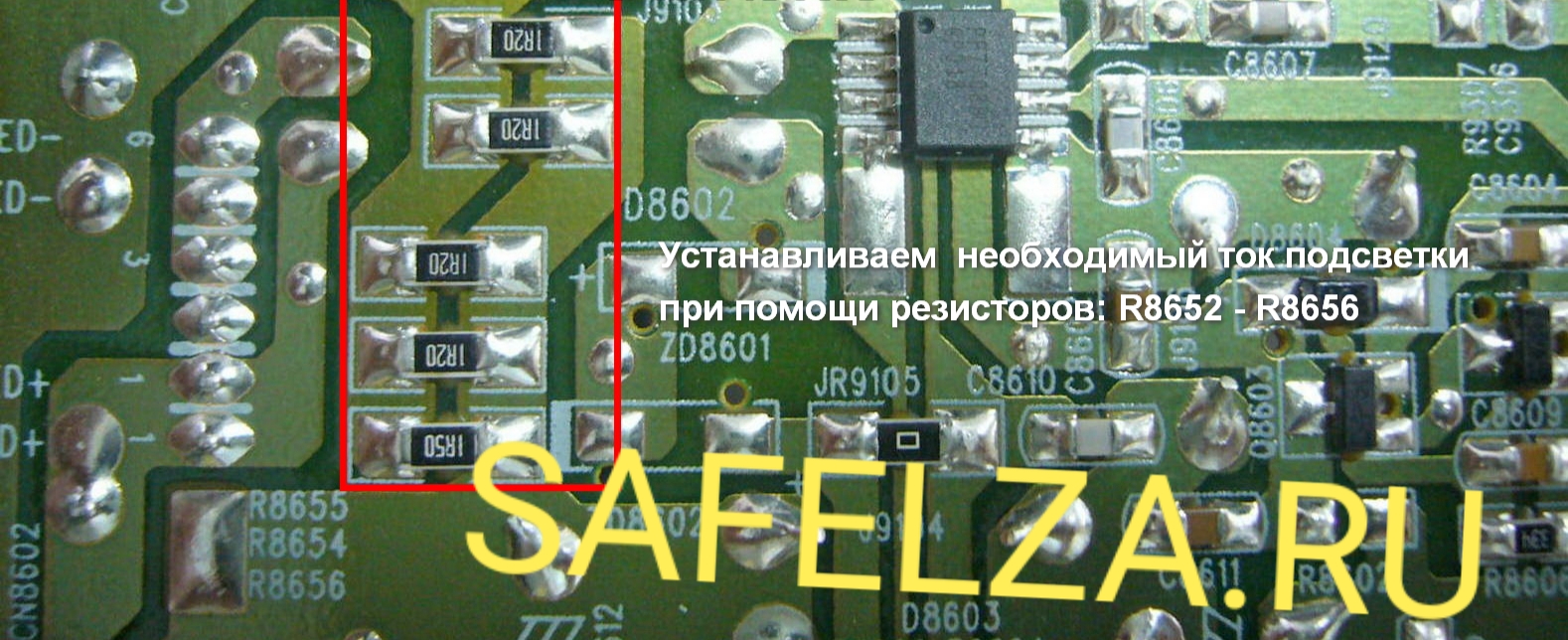

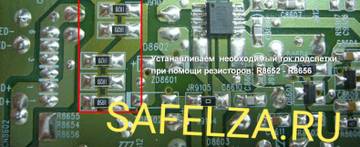

PHILIPS 47PFL4398T\60 TPN10.1ELA
PANEL - TPT470H1-DUJFFE
LED driver: PF7903BS
POWER-715G6163-P0F-000-0020
Поделиться1012020-04-26 13:55:54
- Администратор
- Откуда: Самара
- Зарегистрирован: 2019-08-30
- Сообщений: 335
- Уважение: [+1/-0]
- Позитив: [+21/-0]
- Пол: Мужской
- Возраст: 35 [1989-06-11]
- Провел на форуме:
6 дней 4 часа - Последний визит:
2023-02-17 19:54:26 - Имя: Роман
- Фамилия: Курцын
- Город: самара
SUPRA STV-LC42740FL V1L08
MAIN-KL42GT611-CM1-50YTK
LED DR-OZ9902AGN

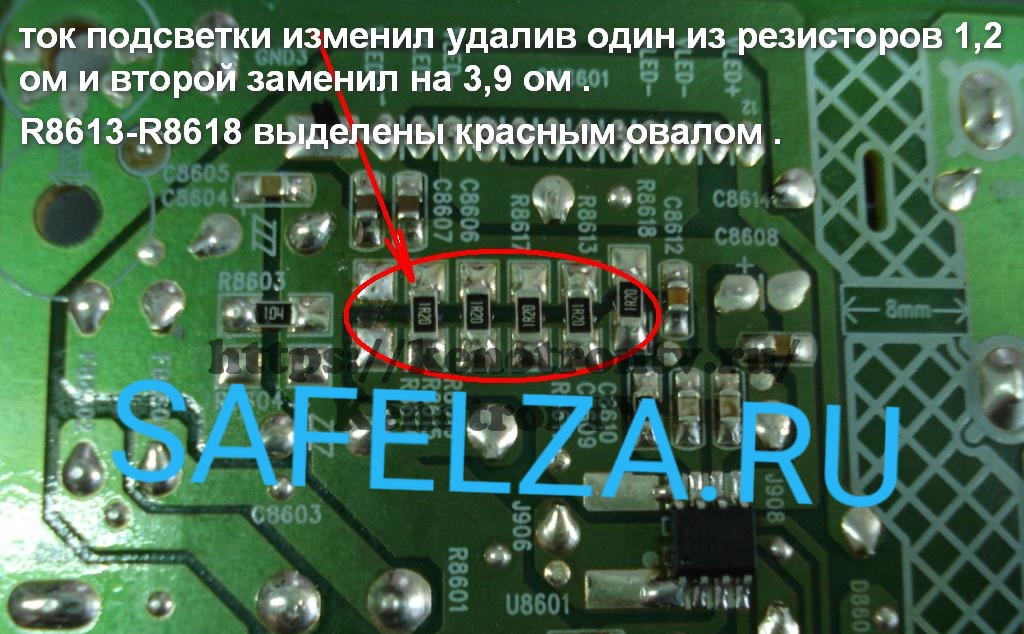

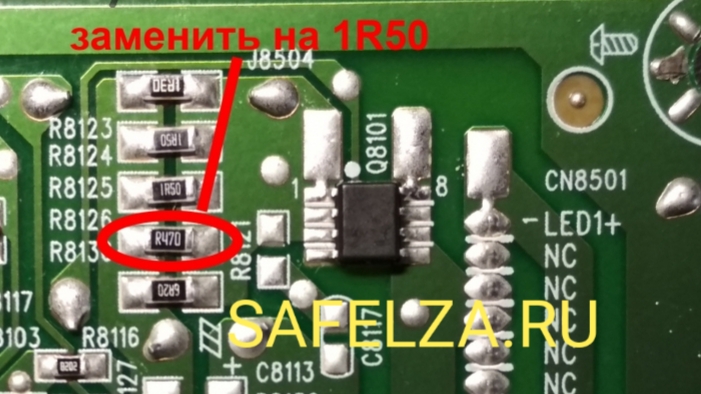

В исходе ток 100 mA, заменив резисторы получаем 75 mA, доработку смотрим на фото
Поделиться1022020-04-26 14:01:26
- Администратор
- Откуда: Самара
- Зарегистрирован: 2019-08-30
- Сообщений: 335
- Уважение: [+1/-0]
- Позитив: [+21/-0]
- Пол: Мужской
- Возраст: 35 [1989-06-11]
- Провел на форуме:
6 дней 4 часа - Последний визит:
2023-02-17 19:54:26 - Имя: Роман
- Фамилия: Курцын
- Город: самара

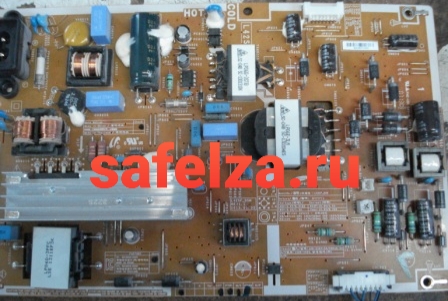

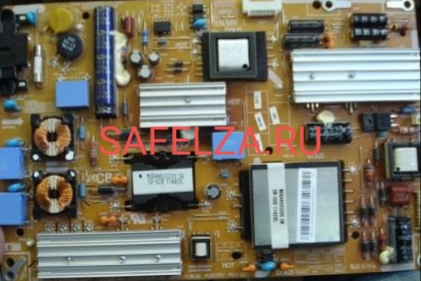

SAMSUNG UE42F5000
POWER-BN44-00609A
PANEL-HF420BGAV1V
В исходном состоянии падение напряжения на
R9121 R9221
- от 830 mA до 1080 mA. После переделки-550-820 mA, было 1020 mA - установил 750 mA. Доработка на фото в красном овале .
Светодиоды 1вт 3в
Поделиться1032020-04-26 14:07:14
- Администратор
- Откуда: Самара
- Зарегистрирован: 2019-08-30
- Сообщений: 335
- Уважение: [+1/-0]
- Позитив: [+21/-0]
- Пол: Мужской
- Возраст: 35 [1989-06-11]
- Провел на форуме:
6 дней 4 часа - Последний визит:
2023-02-17 19:54:26 - Имя: Роман
- Фамилия: Курцын
- Город: самара
SUPRA STV LC-22T882FL LED Driver SN51DP

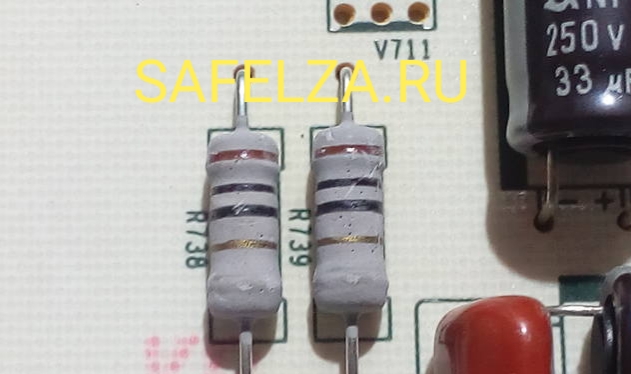

ТОК ПОДСВЕТКИ 360 mA удалить резистор 1,6 ом (см фото ) стало 220mA
Panel LC215DU3A
TP.MS3463S.PA6
Поделиться1042020-04-26 14:12:36
- Администратор
- Откуда: Самара
- Зарегистрирован: 2019-08-30
- Сообщений: 335
- Уважение: [+1/-0]
- Позитив: [+21/-0]
- Пол: Мужской
- Возраст: 35 [1989-06-11]
- Провел на форуме:
6 дней 4 часа - Последний визит:
2023-02-17 19:54:26 - Имя: Роман
- Фамилия: Курцын
- Город: самара

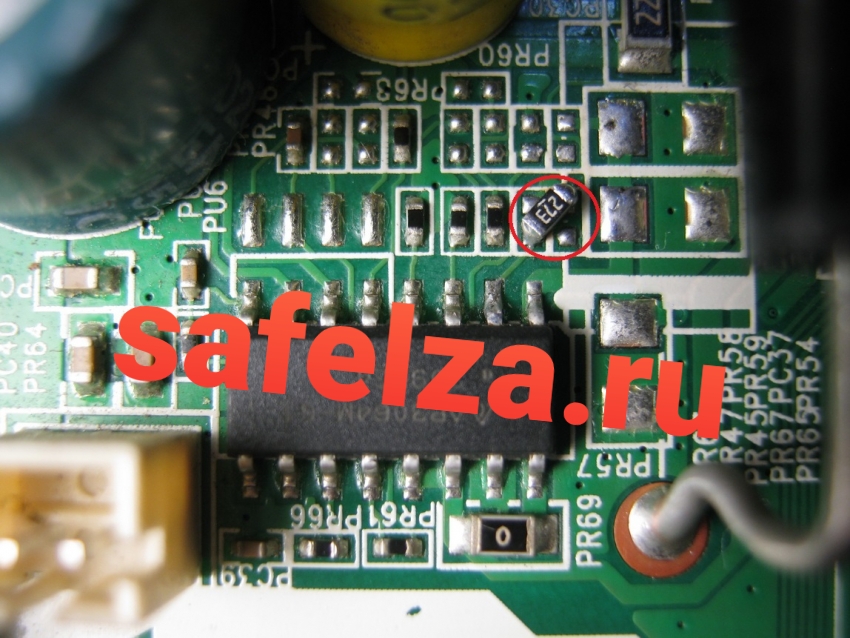

MYSTERY MTV-3223LT2
Panel: V320BJ7-PE1
LED driver: AP3064AM-G1
По выводу "ISET"
(pin2) установлен резистор 10k.
Ток подсветки при этом равен 469mA.
Удаляем его и устанавливаем два резистора параллельно по 27k. Ток снизится до 345mA.
Поделиться1052020-04-26 14:15:52
- Администратор
- Откуда: Самара
- Зарегистрирован: 2019-08-30
- Сообщений: 335
- Уважение: [+1/-0]
- Позитив: [+21/-0]
- Пол: Мужской
- Возраст: 35 [1989-06-11]
- Провел на форуме:
6 дней 4 часа - Последний визит:
2023-02-17 19:54:26 - Имя: Роман
- Фамилия: Курцын
- Город: самара
LG 42LF560V
Panel: LC420DUE
PSU: LGP3942D-15CH , EAX66203001
LED Driver: LC5901
Поделиться1062020-04-27 06:07:36

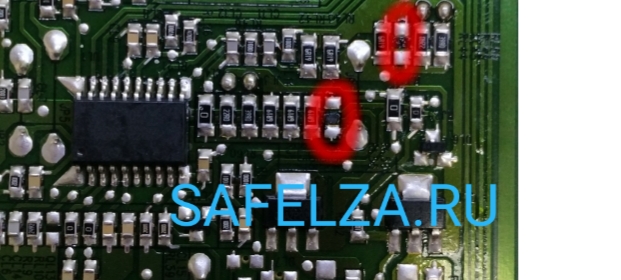

AKAI LEA-32M19P
MAIN-T.VST59A1
POWER-LK-PL270603A
LED STR.-3шт IC-A-HWW32D044
ток изначально -765ма .
снять 1 из 3 резисторов по 1ом
.указанно в красном овале .итог -530ма
Поделиться1072020-04-27 06:11:00
SAMSUNG UE40D5000
PANEL-LD400BGC-C2
POWER-BN44-00473B
ПЛАНКИ 2ШТ ТОРЦЕВЫЕ -2011SVS40-FHD-5K6K-R и L (JVC4-400SWB R1)
LED DR- SLC3011M
Падение на R9849 в исходе 730мв .
Делаем доработку и уменьшаем ток установив резисторы ***** параллельно резисторам R****** R**** падение напряжения на r9849- cтало 580мв. Подробно о доработке смотрим фото, резисторы и участок выделены красным.
Поделиться1082020-04-27 06:14:01

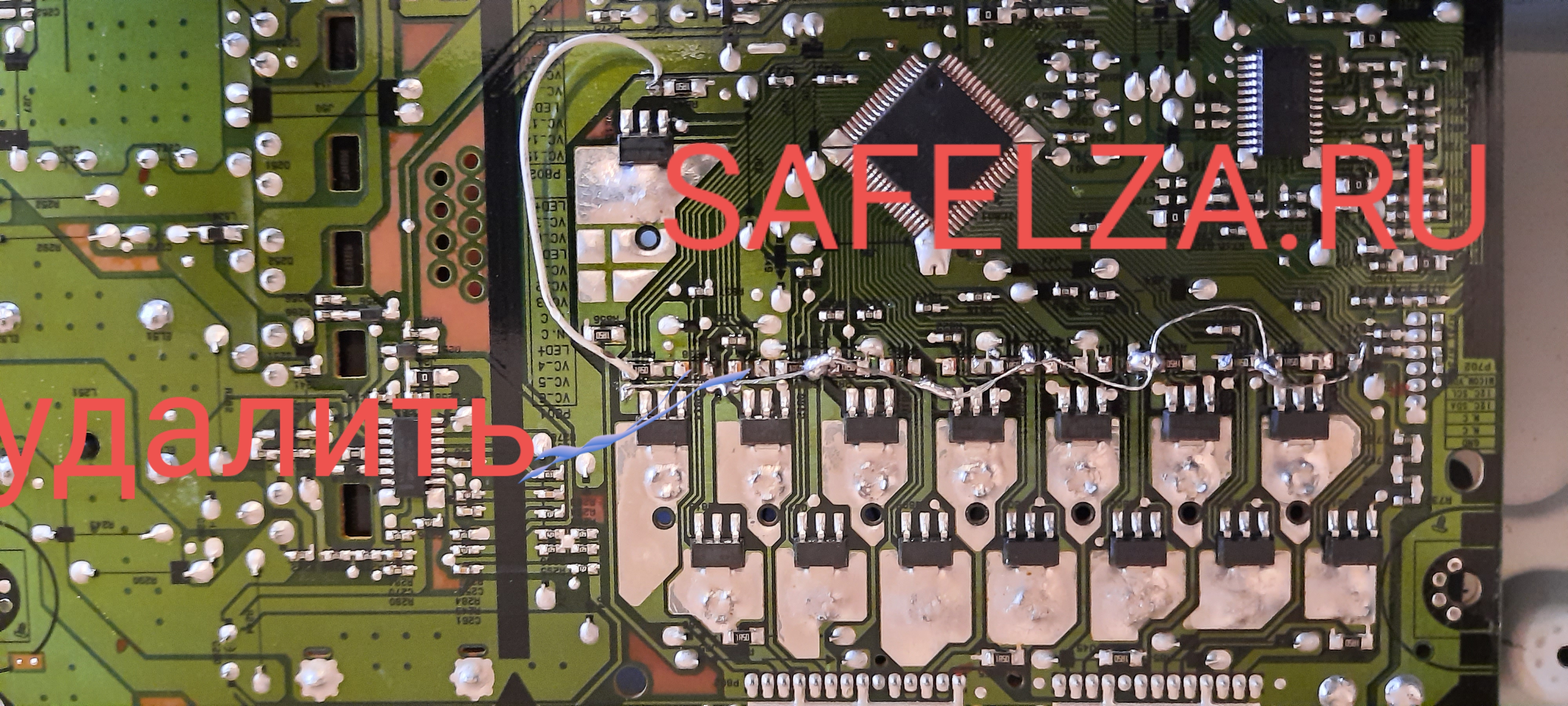

TOSHIBA 32KL933R
матрица: LTA320AN12
main: 17MB62-2.6
БП: 17IPS19-3
Светики 5630 -3V ссыль - примерно такие
планка sled 2011sgs32 5630n2 60 rev1.0
LED-драйвер SSL320 _OE1A REV1.0
микросхема SSL110SN

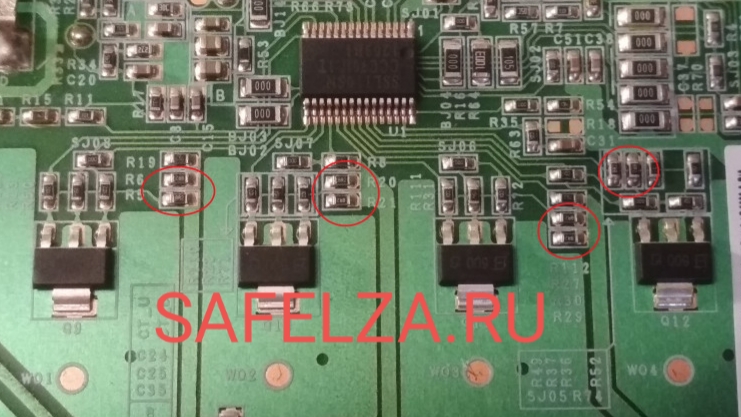

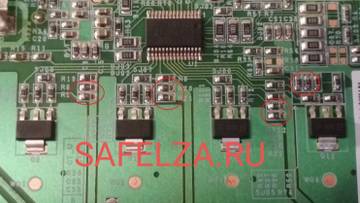

Для уменьшения тока удалить
по одному из двух сопротивлению по 8.2ом
обведённые красным в каждом из четырёх каналов
Поделиться1092020-04-27 06:18:36

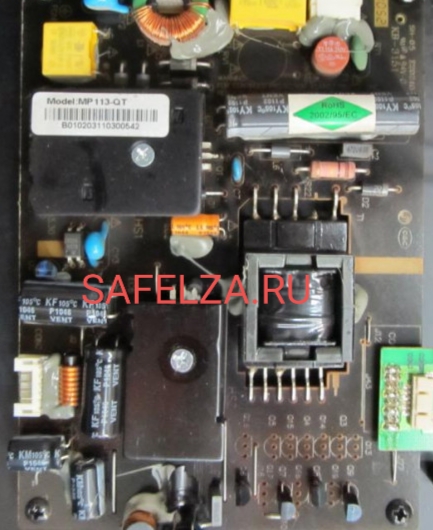

POLAR 59LTV7004
PSU MP113-QT
LED Driver BIT3251
Panel LTM230HT05 68 светодиодов (4 канала по 17 штук) напряжение 56V-59V ток 252mA-260mA по datasheet

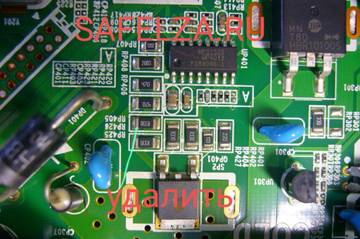

Ток подсветки 250mA. удалить резистор
3,3 Ом
(см. фото), стало 190mA
Поделиться1102020-04-27 06:21:59

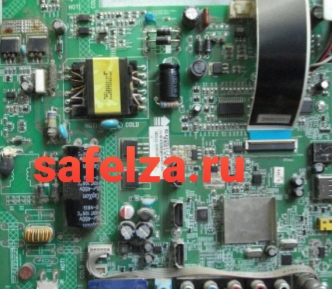

DNS C39DC2000
Main JUC7.820.00084054
Panel M390F13-E1-A
Led Driver MP4012

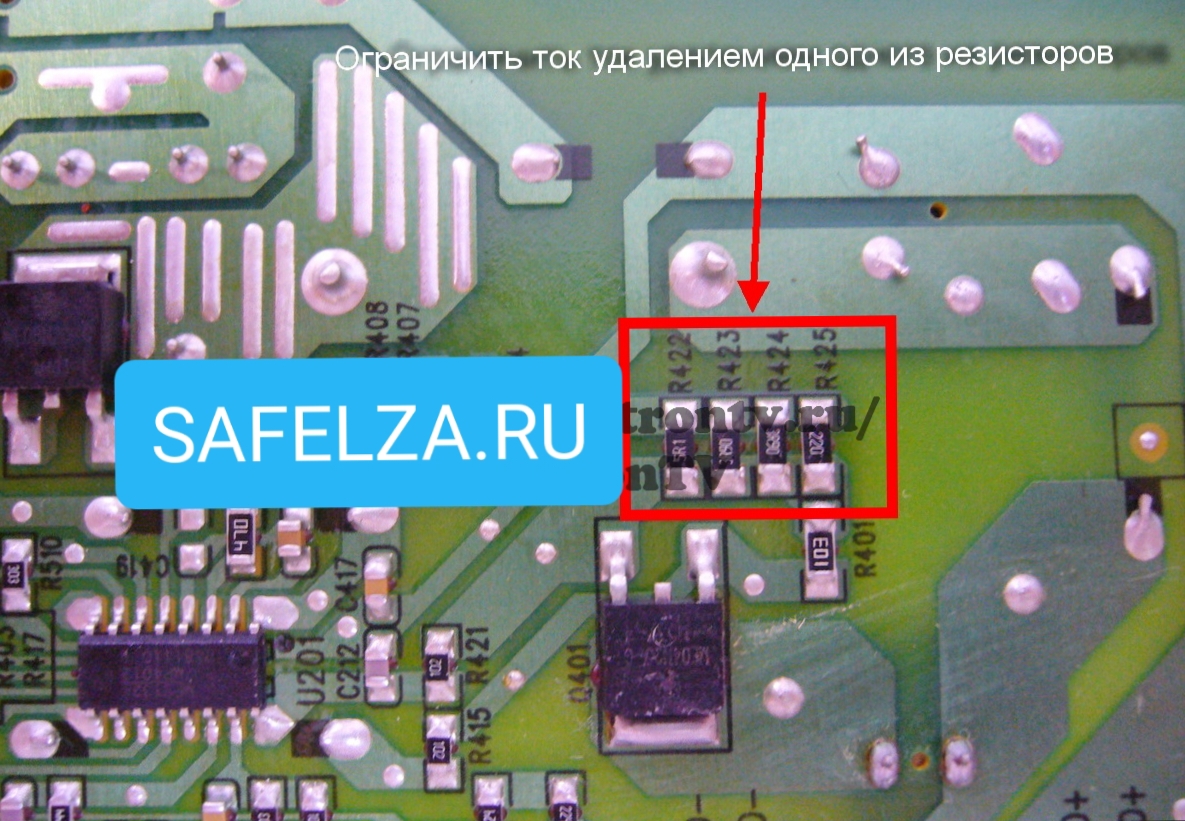

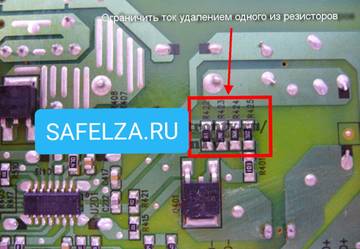

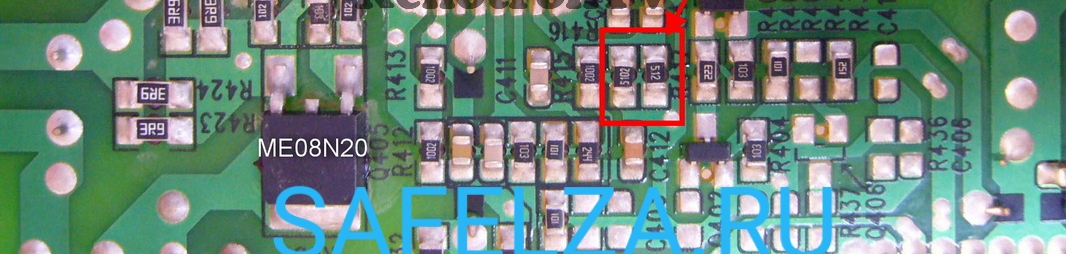

Ток подсветки = 390 mA. Удалить один из резисторов R422-R425, ток = 290mA.
Поделиться1112020-04-27 06:26:25
ERISSON 23LEN60
Panel: LM230WF5
PSU: FLY-PWCB2604
LED-контроллер: FLY-LED21506
Driver: BIT3251

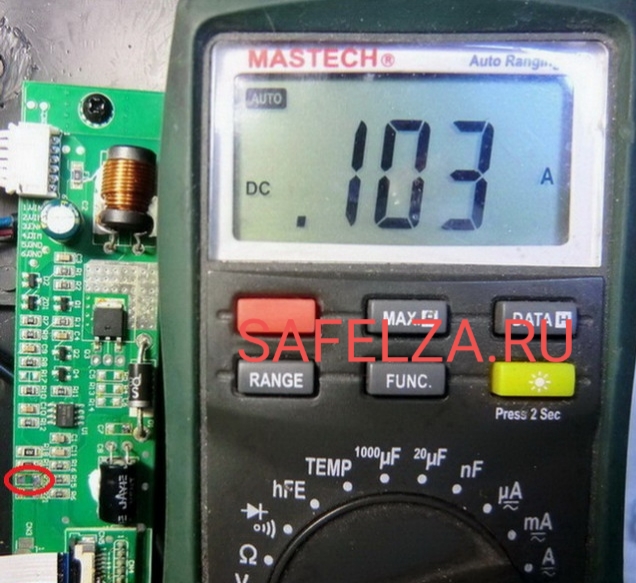

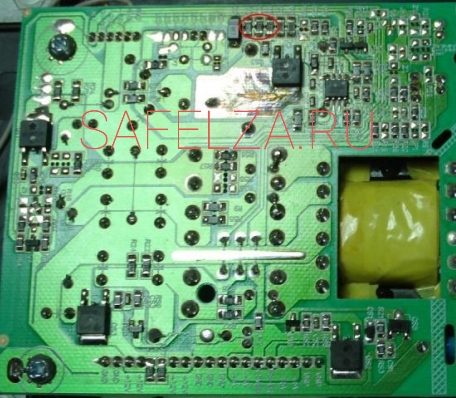

Изначальный ток 129 mA, убираем R тот что на фото выделен. С датчиком тока в
1,1 Ом
держит 103 mA.
Поделиться1122020-04-27 06:29:41
TOSHIBA 40L3453R
Лед-драйвер MP3394S
По выводу
6 (ISET) установлено последовательно два
резистора: 10 kOm и 470 Om
. Ток подсветки составляет 350 mA.
Удалить второй и установить вместо него резистор 4,7 kOm.
Ток подсветки будет равен 250 mA.
Поделиться1132020-04-27 06:32:00
GOLDSTAR LT-32T450R V1P10
LED DR-MP3398
PANEL-RDL32HY REV 00
планки 3шт-5800-W323001-3P00
MAIN--5800-A6M31G-GP00

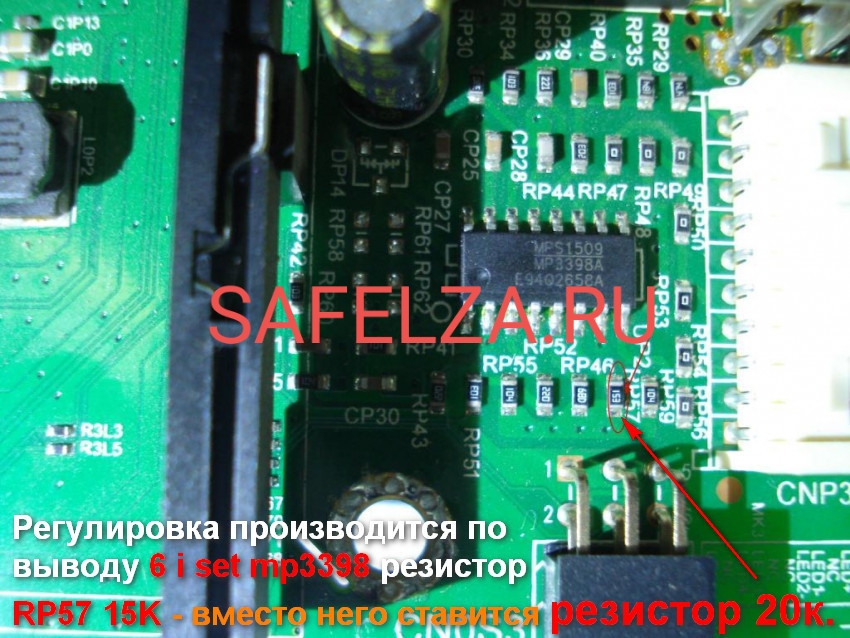

Регулировка производится по выводу i set mp3398, ток в исходе 295ма - после изменения -230ма
Поделиться1142020-04-28 14:32:51

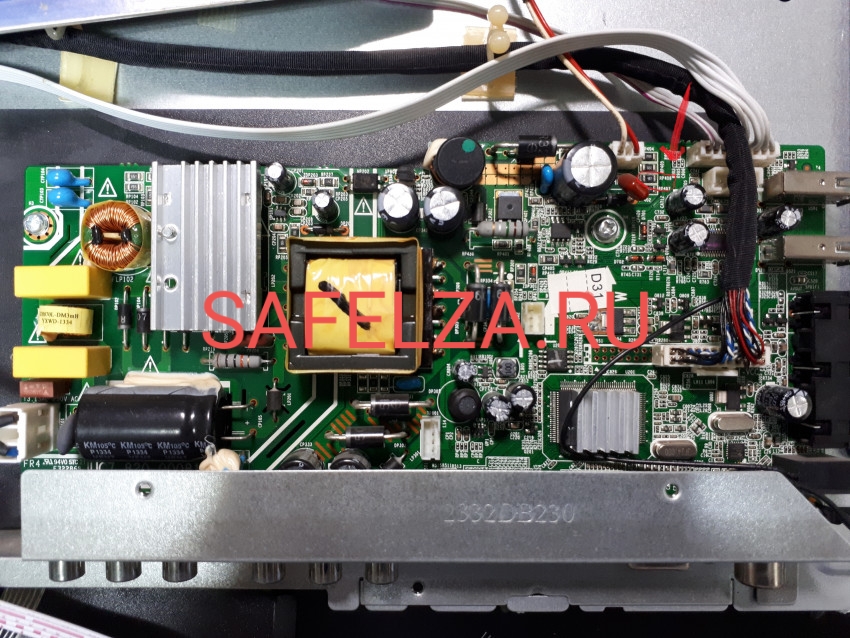

DEXP H28B7100E
Panel: CX275DLEDM
ШИМ-контроллер SN51DP

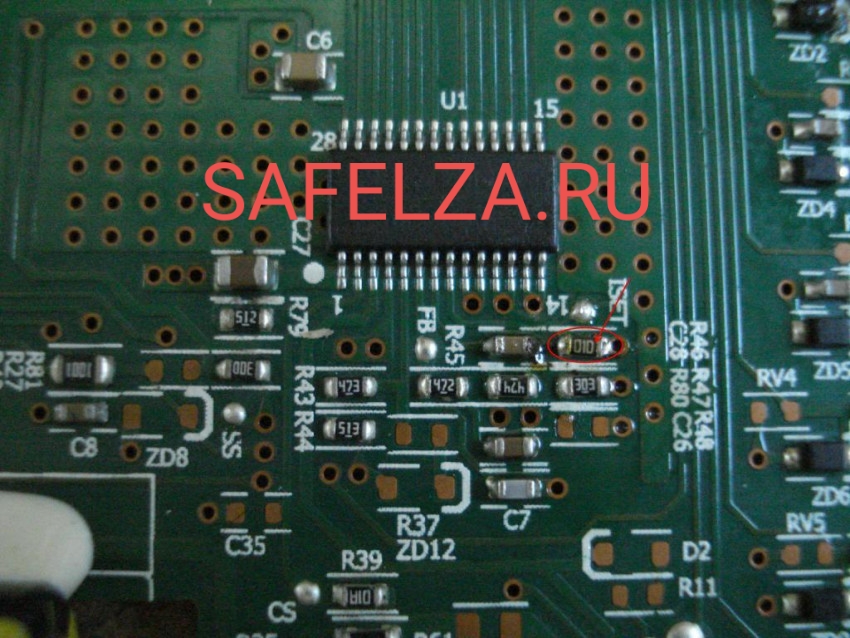

Изначальный ток 143 mA, убираем R тот что на фото выделен, получаем 113 mA
Поделиться1152020-04-29 06:55:40
THOMSON 32ED05U-01B
Main TP.MS18VG.P78
Led Driver OB3363QP
Измеренный ток после ремонта подсветки равен 240mA.
По выводу "ISET"
(pin 5) установлены параллельно
два резистра 43 kOM и 510 kOm.
Удаляем оба и устанавливаем один - 47 kOM.
Поделиться1162020-04-30 06:15:14
Модель: 42LB677V
Шасси: LC/LD/LE42B
Матрица: LC420DUH (PG)(F1)
БП: EAX65424001 (2.7) - LGP42-14LPB, MAP8800 (PFC), ICE3BR4765JZ
MainBoard: EAX65384003 (1.2) - EBR78599402
Поделиться1172020-05-01 05:12:03

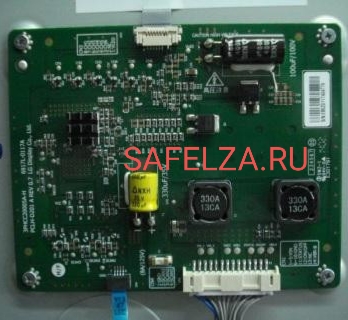

LG 47LA645V
DR-6917L-0117A
LED DR-BD9470EFV
PANEL-LC470EUN SF F2
Изначально:
1) Драйвер перегревался и минут через 15 пропадала подсветка.при этом на каналах напряжения сильно не отличались.
2)Ток в исходе в момент включения до 160 ма .потом рабочий 120-130ма .
Регулировка производится за счет резистора в выводе
8 ISET BD9470EFV установлено 2 резистора R46 100K и R47 30K
. Убрав один нужный резистор, получаем ток при запуске 120-125 ма и в работе 90-100 ма
.
Поделиться1182020-05-01 06:29:59
RUBIN RB-32SD8
Плата juc7.820.00081373
T-con LC320EXN LC320EXN-SEA1-k31
Panel C320X13-E3-L (G1)
CFEON EN25Q32B
Поделиться1192020-05-01 06:37:06

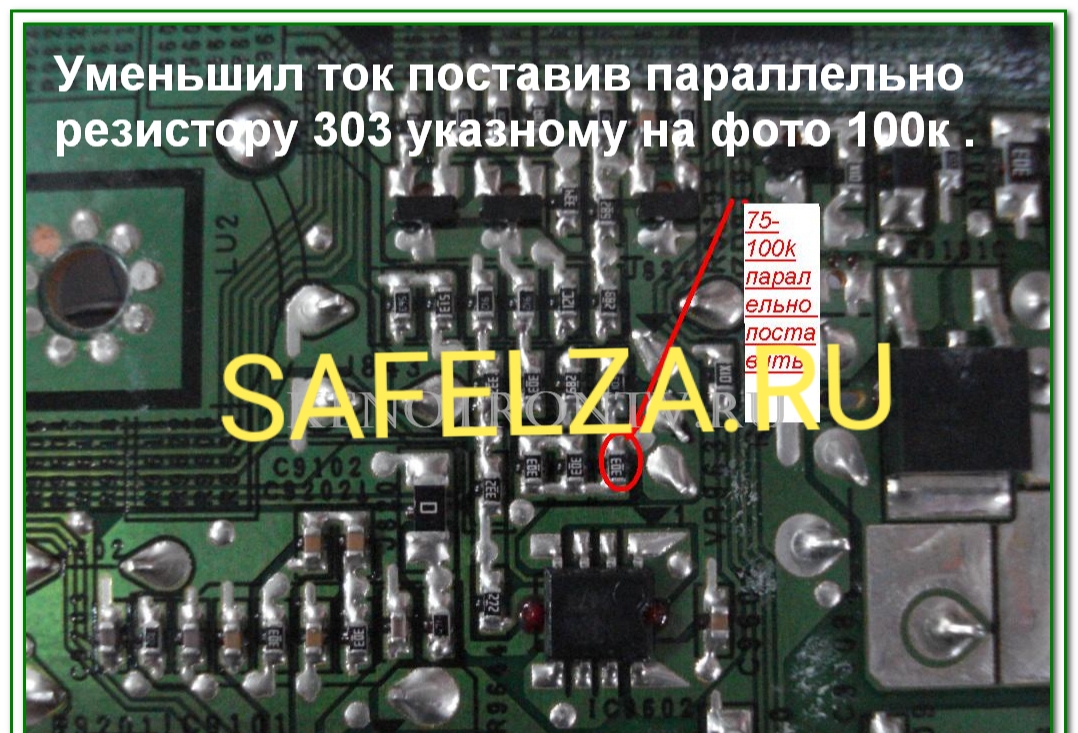

SAMSUNG UE32H4510AK
БП BN44-00696A
Led Driver 7014X (примерный аналог MAP3511).
Регулировка тока подсветки осуществляется по выводу 8 pin.
делителем, состояшим из последовательно установленных
резисторов
1kOm, 27kOm
и потенциометра. Ток подсветки прямо пропорционален напряжению на зтом выводе.
Для ограничения тока необходимо параллельно резистору
27kOm дополнительно установить резистор 47-68kOm
и, контролируя вольтметром напряжение на токовом датчике R9101, изменить напряжение в меньшую сторону потенциометром. Установлено напряжение порядка 570mV. Уменьшить на 20-25%.
Поделиться1202020-05-01 07:35:28
Серый написал(а):
TELEFUNKEN TF-LED32S39T2S
LSC320AN09-H
OB3363QP
MSA6285-ZC01-01
Ток до 490mA, после 330mA
Здравствуйте! Скажите как понизить? Какое сопротивление нужно увеличить и насколько? Спасибо.
