SAMSUNG UE40F6330AK
Panel: CY-HF400CSLV5V
PSU: BN44-00622B
Шим контроллер: SLC2013M - 2шт.
Подсветка имеет четыре канала, исходный ток ( при максимальном уровне подсветки)- 140ма. Меняем резисторы

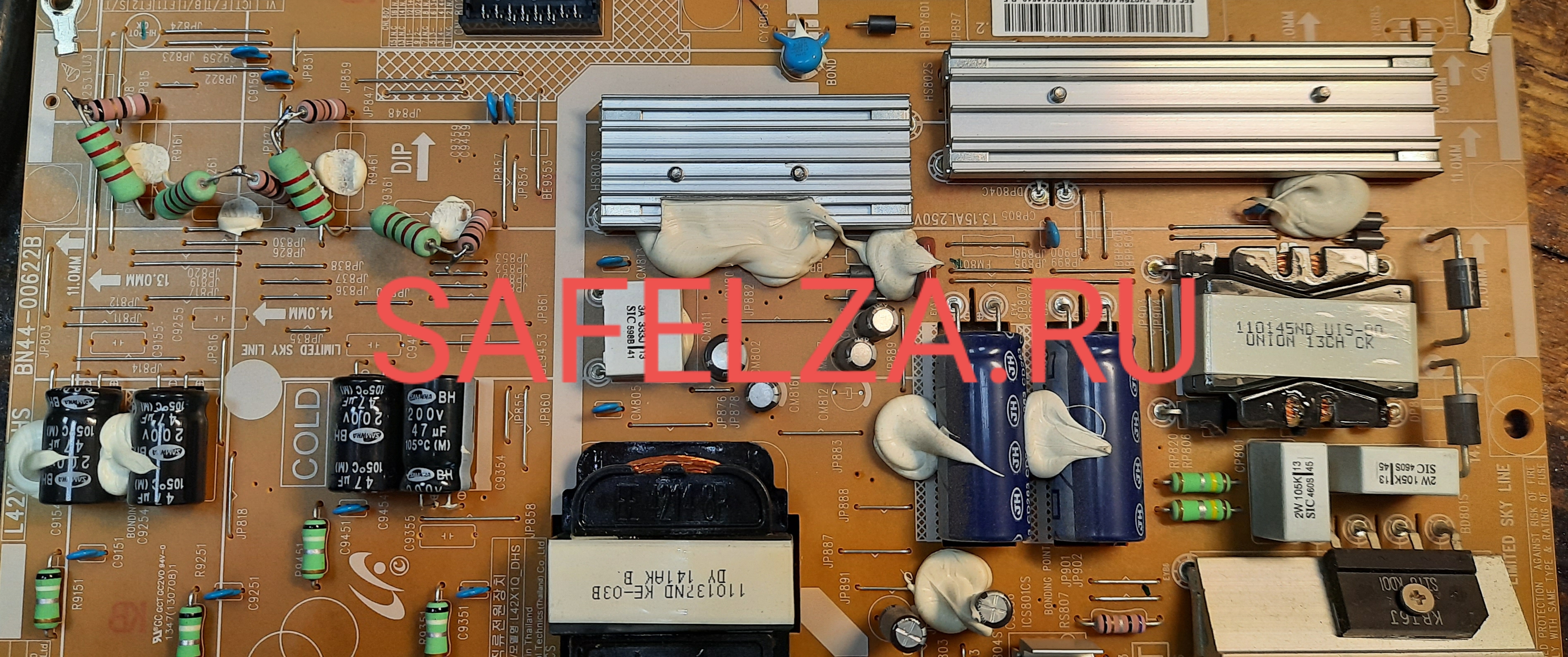

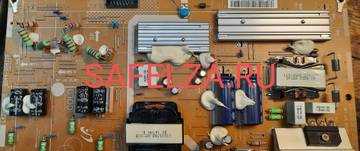

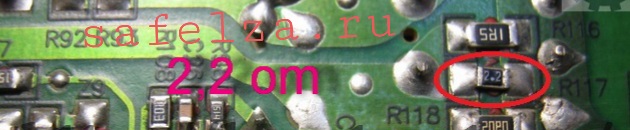

R9161, 9261, 9361, 9461 с 2,2 ом на 3,0 ом. Ток становится 110 ма.
Philips 47PFL5038T
MAIN 715G5713-M0E-000-005K
POWER 715G5778-P03-W21-002R доработка
PANEL LC470EUE
SAMSUNG UE32F4800
PANEL-CY-HF320AGLV2V
POWER-BN44-00608A

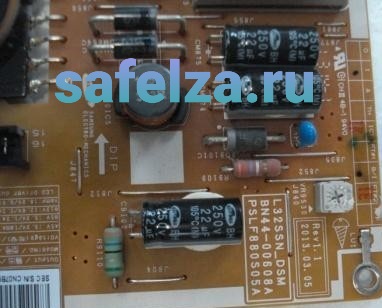

На плате есть подстроечный резистор для регулировки тока подсветки .на измерительном резисторе в исходе 860мв.
Минимальная регулировка начинается с 700мв .

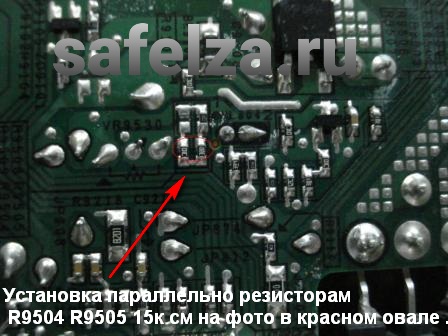

Для уменьшения тока параллельно с резистором R9509 включенным последовательно с подстроечником ставим резистор
По этому блоку есть официальная доработка от samsung: вместо R9509 16kom cтавим 18ком.
Далее резистором VR9530 устанавливаем на резисторе R9110 1.044V (1.023-1.065v)
Я обычно VR9530 в крайнее левое положение.
DEXP F43B7200C
main - JUC7.820.00125910
panel - C430F14-E1-A
PSU + LED DRIVER - R-HS105D-1MF11

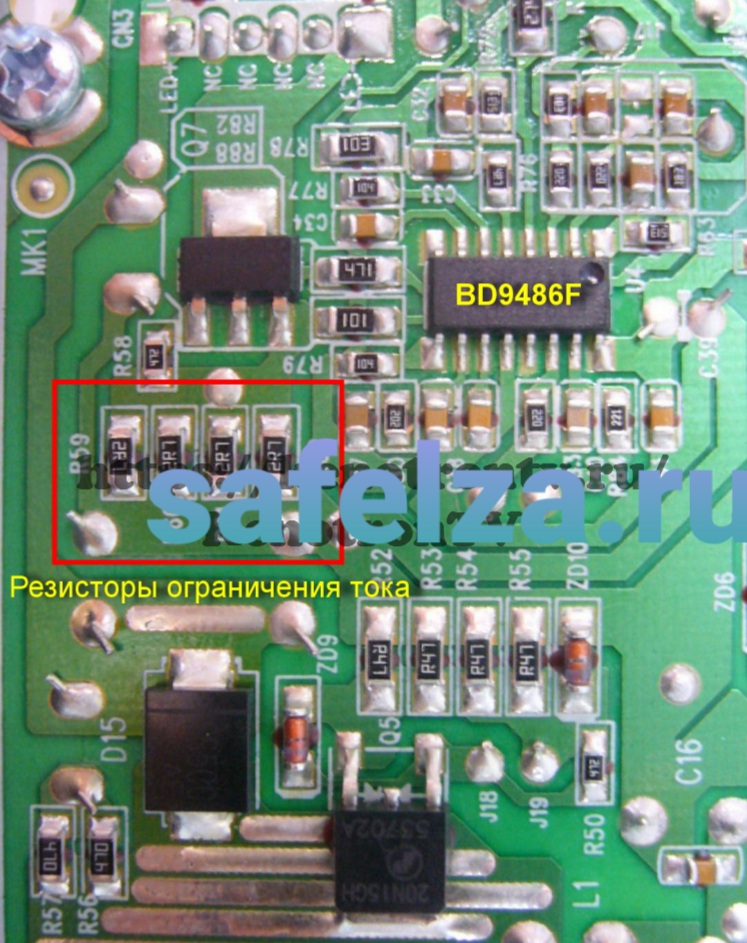

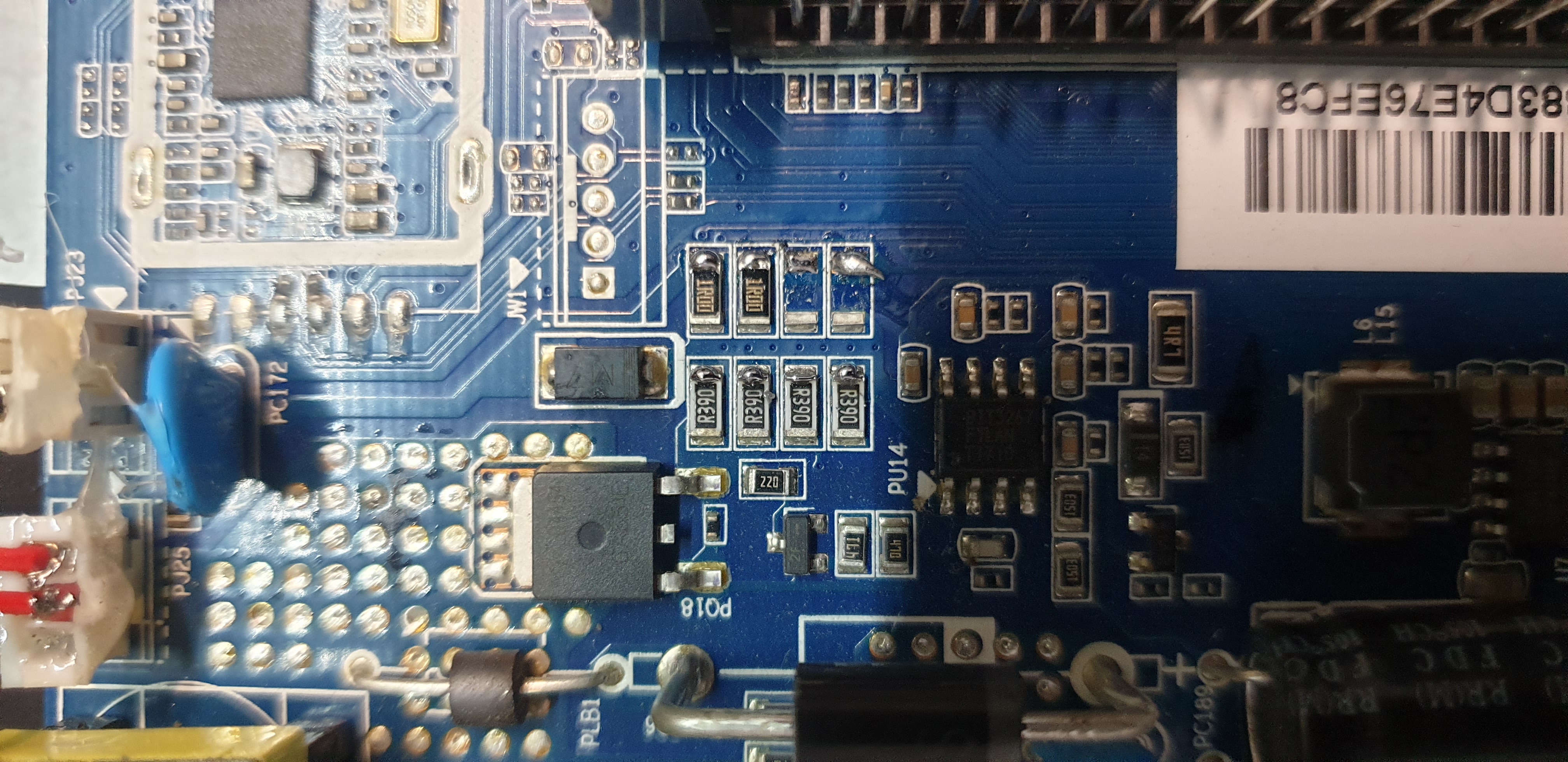

Удалить любой один из резисторов
PHILIPS 40PFL3208/60 шасси TPM 10.1E LA
Панель LTA400HM23
Плата драйвера SSL400_0D5A rev1.0
Плата драйвера смонтирована внутри корыта панели.

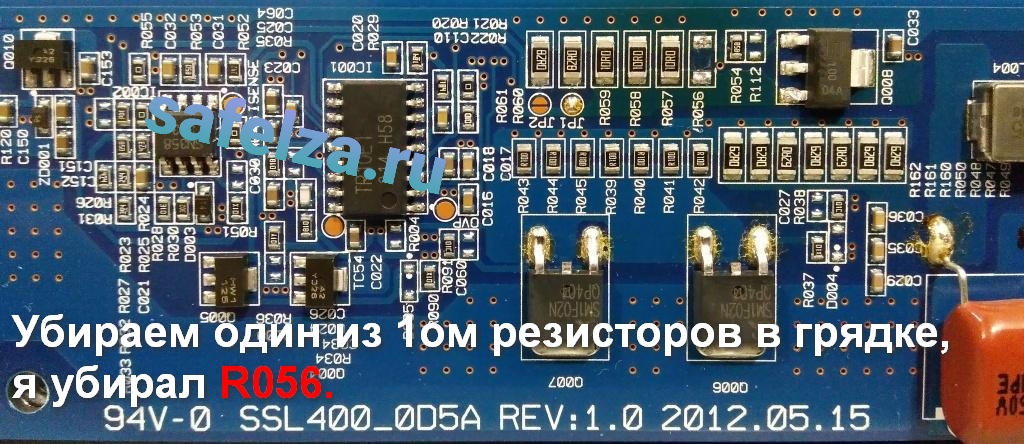

Напруга на выходе 138в. ток 370мА. Убираем один из резисторов в грядке, смотрим фото выше.
На выходе ток 275мА. Желательно продублировать стыки планок,они составные при проверке несколько переходов звонились до десятков ОМ
Самсунг UE40H4203AKXRU
PSU-BN44-00754A
панель-CY-HH040AGLV1V
Стоят 3 резистора параллельно 10 ом: 5.6 ом и 3.3ома , убираем 5.6 ом,
в исходе было 340ма .
После снятия резистора примерно 250ма
PHILIPS 42PFT5609/60
panel: LC420DUN (PG)(A1)
led driver: PPWLE42FC-O (A) REV0.1

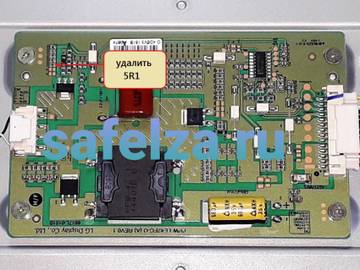

Стоят параллельно набор из

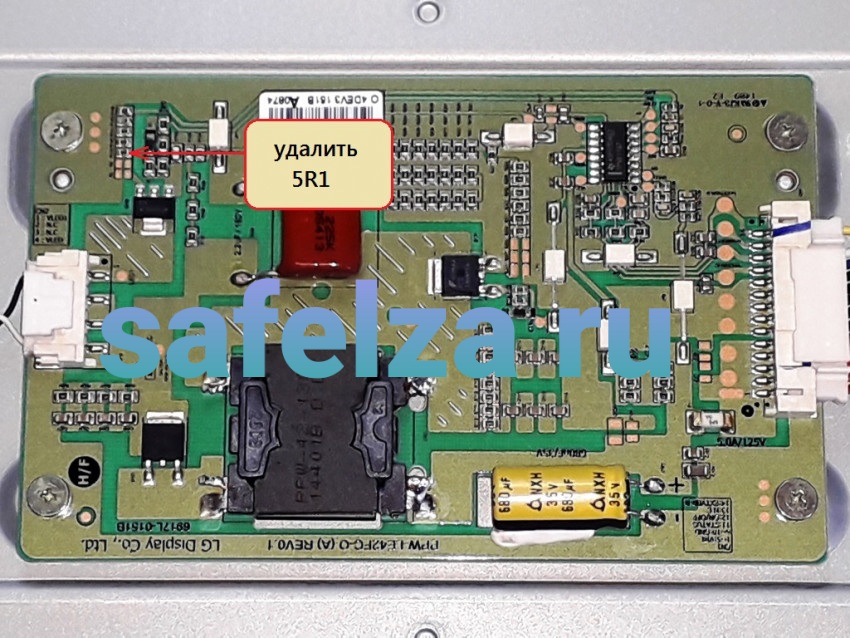

5 резисторов, установлен ток подсветки 280 мА, удалить один резистор 5,1 Ом,
ток уменьшиться до 220 мА.
JVC-LT39M640(V1N09)
PSU TV4205-ZC02-01
Драйвер AP3616M28-G1
После ремонта подсветки - ограничиваем ток.

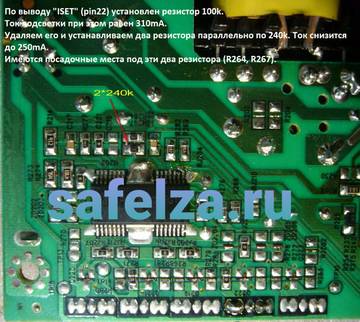

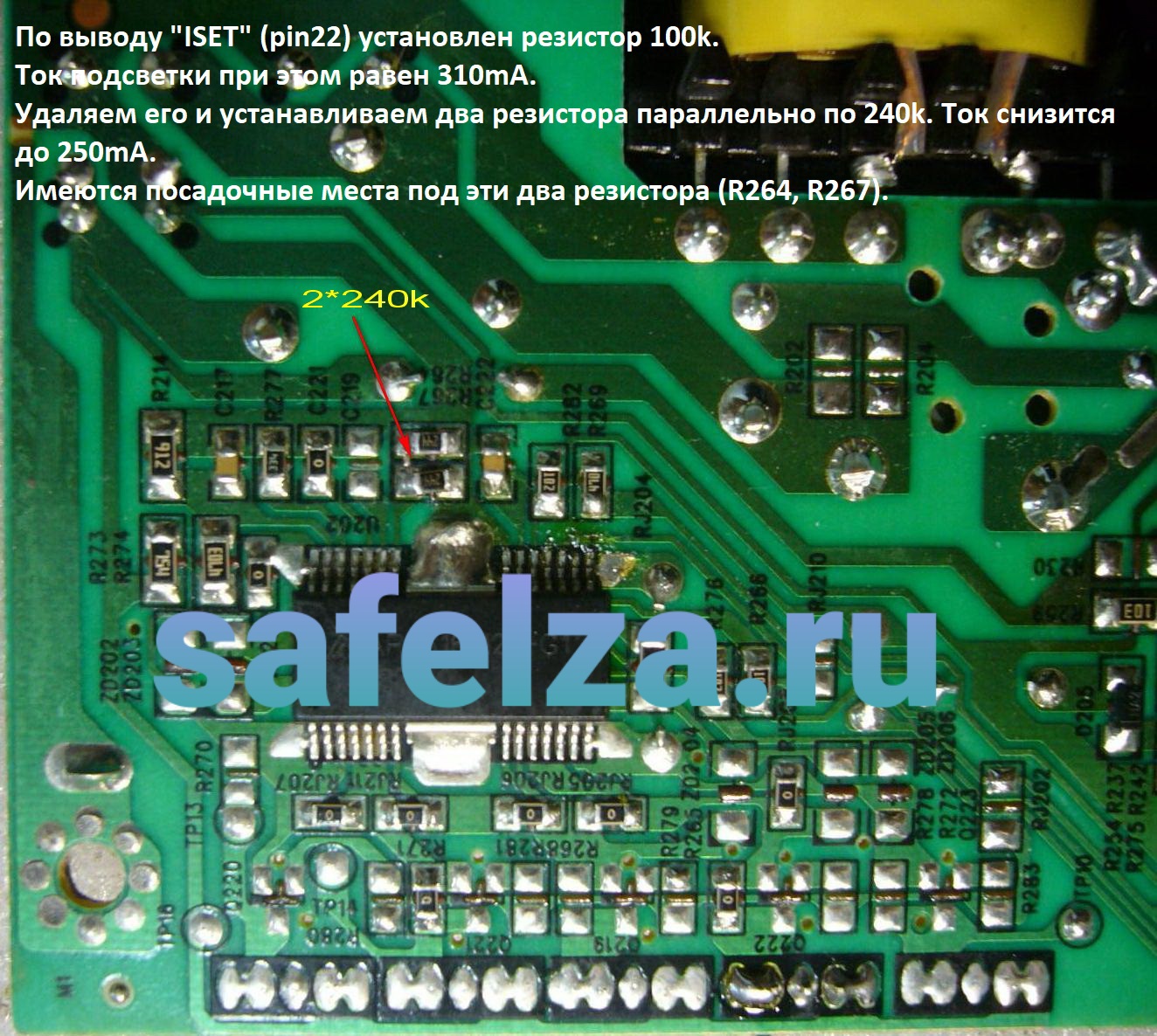

Я два по 270k поставил, ток с 310 mA до 210 мА упал.
Состав:

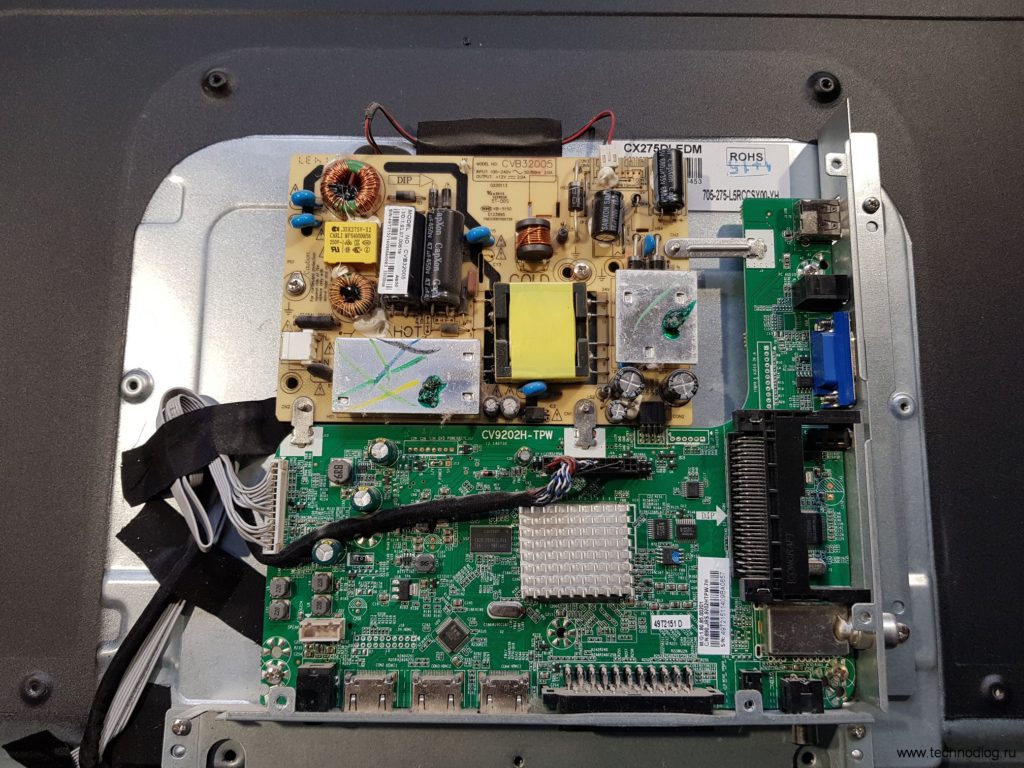

PSU CVB32005
MainBoard CV9202H-TPV
Матрица CX275DLEDM
Уменьшение тока подсветки PSU CVB32005 в телевизоре BBK 28LEM-1001/T2C.

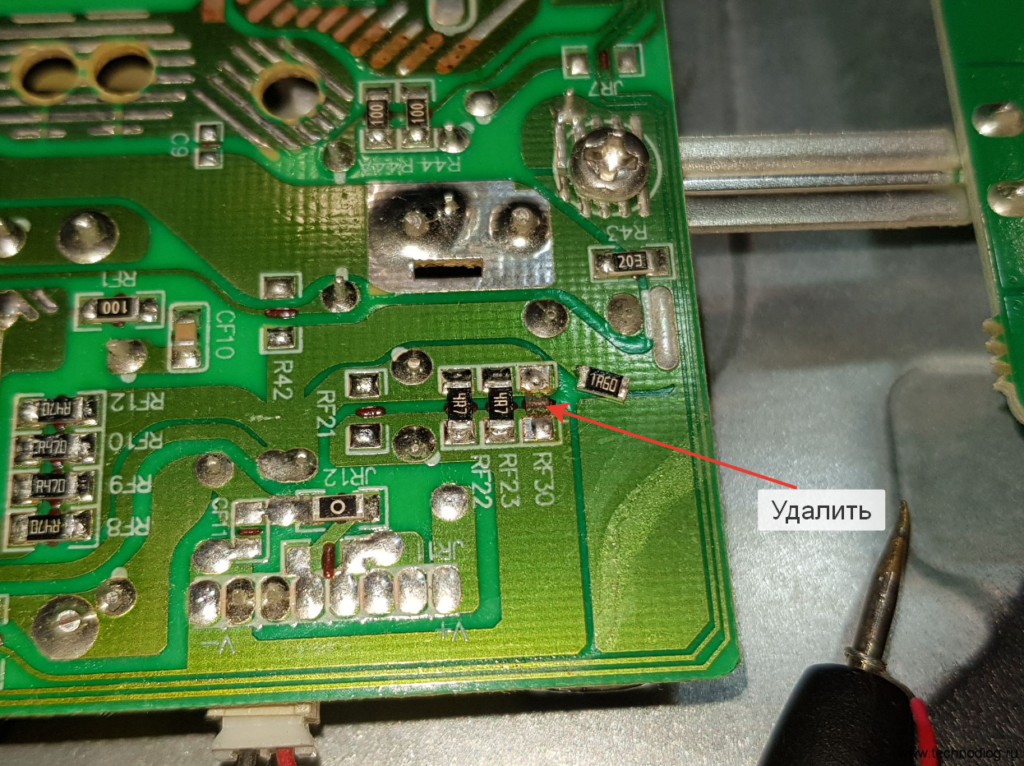

На фото ниже показан участок платы, где нужно удалить один штатный резистор в позиции RP30 номиналом 1,6 ом. После удаления резистора ток упал с 300 миллиампер до 120 миллиампер.
LG 32LF510U ZB
Panel: HC320DXN - ABNS4 - 2112
MainBoard: EAX66408104 (1.1)
LED driver (backlight): integrated into Mainboard
PWM LED driver: DT1641AS
Изначально ток подсветки 470 ма( при максимальном уровне подсветки),после доработки , ток становится 350 ма.
R816 2.7om
NORDstar NSTV-3207
Panel: CX315DLEDM
MainBoard:
LED driver (backlight): integrated into Mainboard
LED driver: BIT3267
После ремонта подсветки - ограничиваем ток.

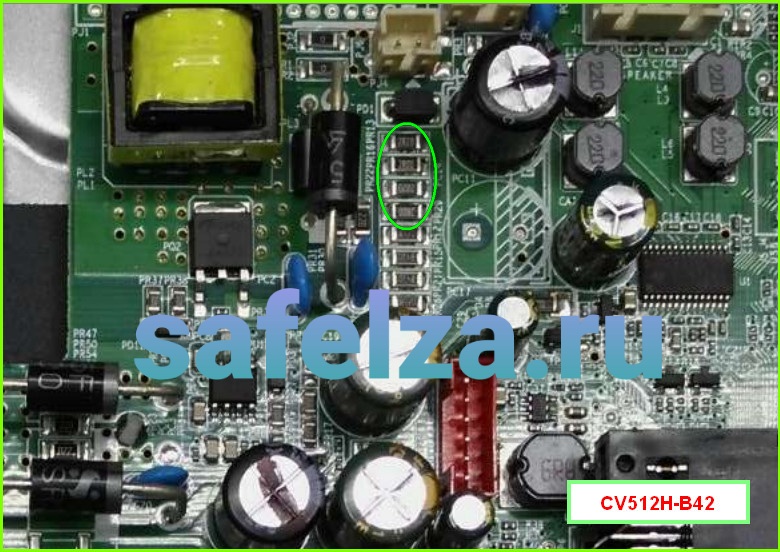

Стоят
параллельно четыре резистора PR29 PR22 PR16 PR13
Ток подсветки 340mA. После , после доработки ток подсветки снизился до 240 mA.
LG 32LS350T
Матрица Kenmos 331531461
PSU: EAX64324701 (1.5)

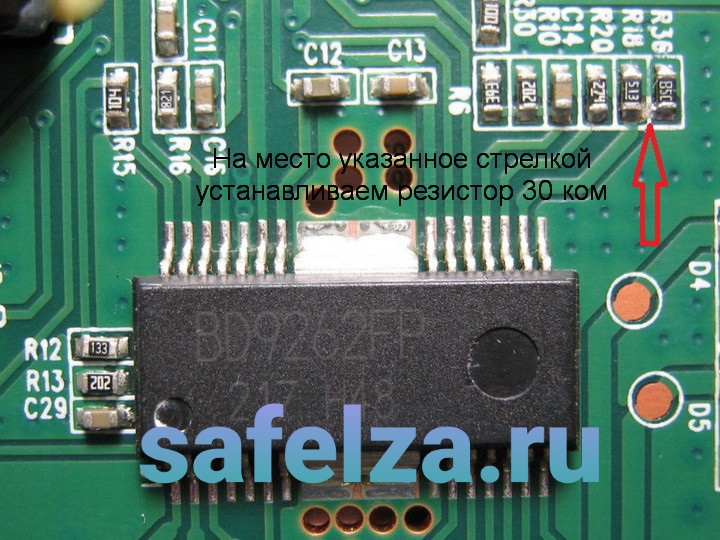

CRH_LED-DRIVER(DY_4CH)_V1.1 driver: BD9262FP даташита на неё не нашёл а датчики тока не хотелось трогать,
решил поискать, решение на фото. В момент включения изначальный ток 505 mA, после доработки получаем 386 mA.
HELIX HTV-324L , V1M01
Panel: CX315DLEDM (T320XVN1.0)
Main: TP.VST59.P83

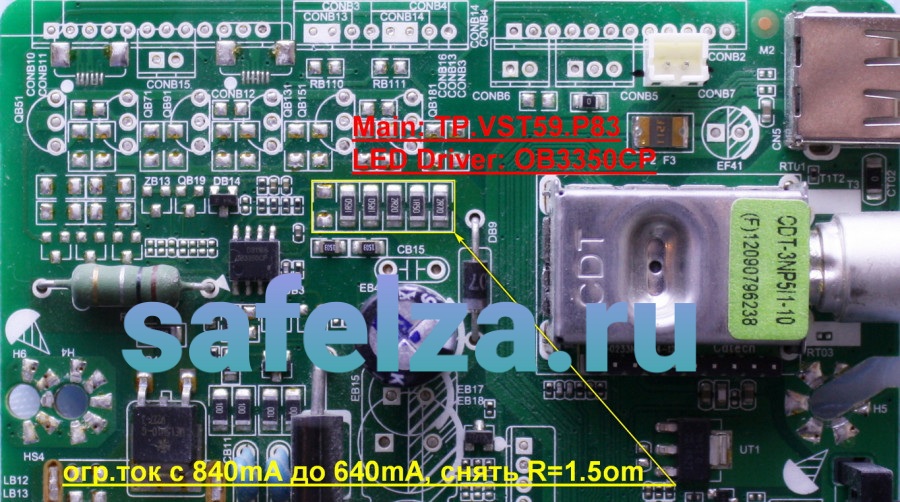

LED Driver: OB3350CP
IRBIS M39Q77FDL
Chassis: TP.SIS231.PT85
Panel: V390HJ1-P02 Rev.C1
driver: OB3350CP

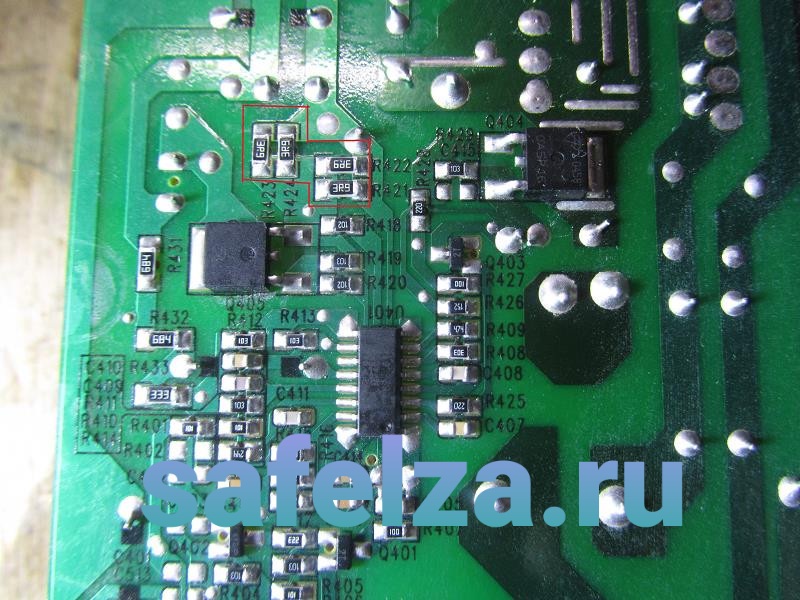

Для ограничения рабочего тока с 645mA до 463mA с обратной стороны платы удалить R и заменить,
SAMSUNG UE32ES5500
POWER-BN44-00501A
PANEL-LE320BGM-C1
DRIVER-SLC2012

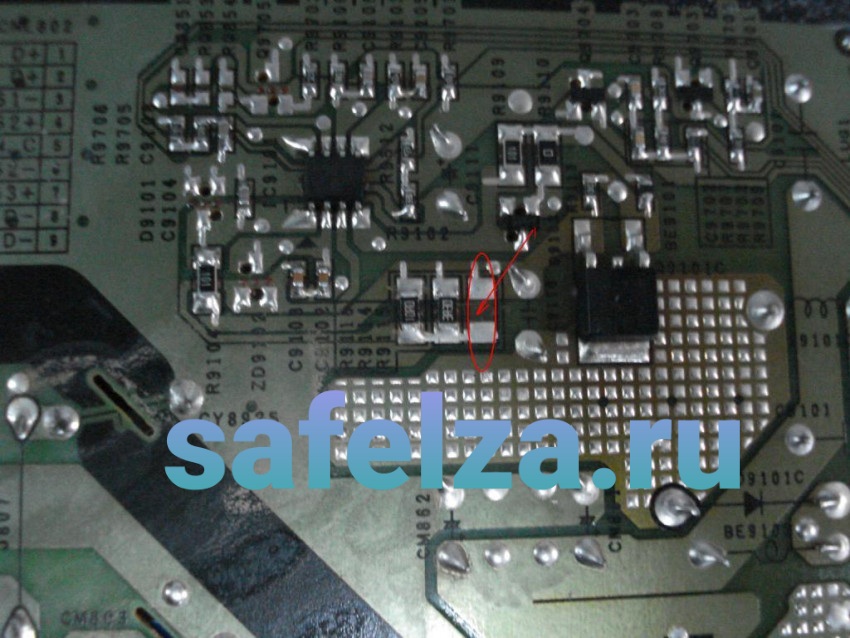

Падение тока в исходе на измерительном резисторе 860мв. Делаем доработку см фото: получаем падение 600мв.
FUSION FLTV-32T25 , V1N05
Panel: LVW320CSOT E134 V2
LED Backliht: TC32L35A-V02
PSU: IPE06R41

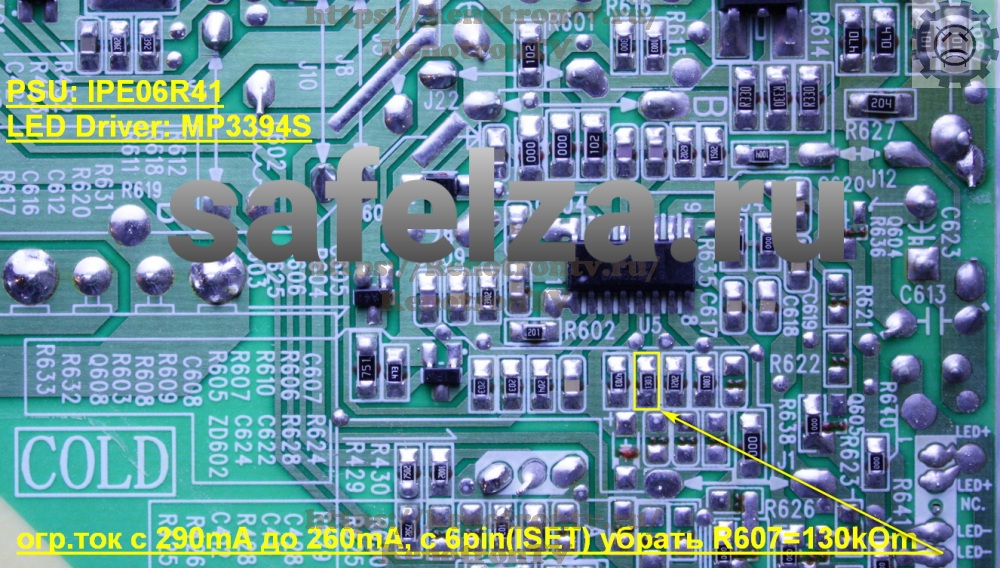

LED Driver: MP3394S
TELEFUNKEN TF-LED32S22T2 , HLT57EJ
Panel: M320X13-E1-A
LED Backlight: SVJ320AJ9_Rev00_6LED_140707
Main: JUC7.820.00117550
LED Driver: MP4012
Samsung ue43m7140

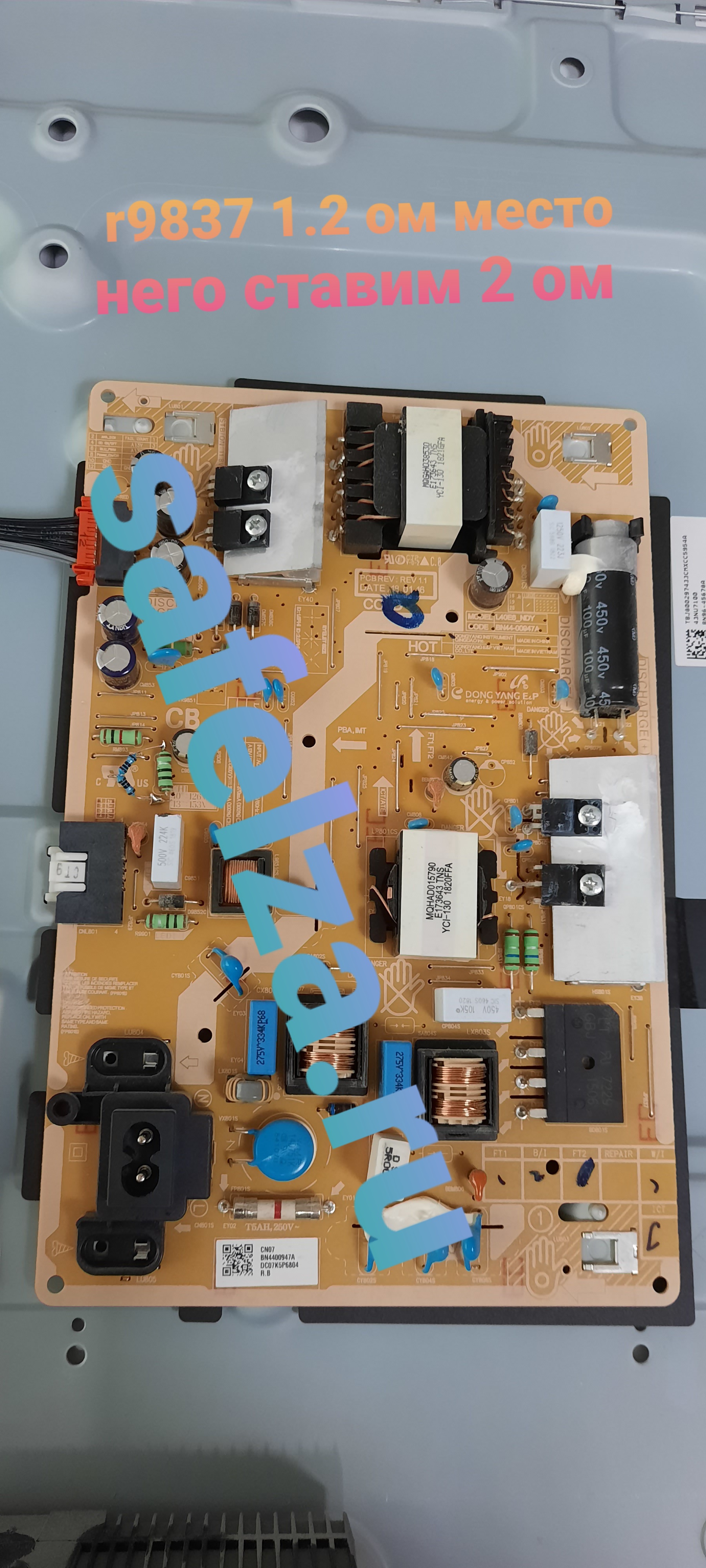

Bn44-00974 уменьшить ток
Msdv3222-z01-01 уменьшить ток

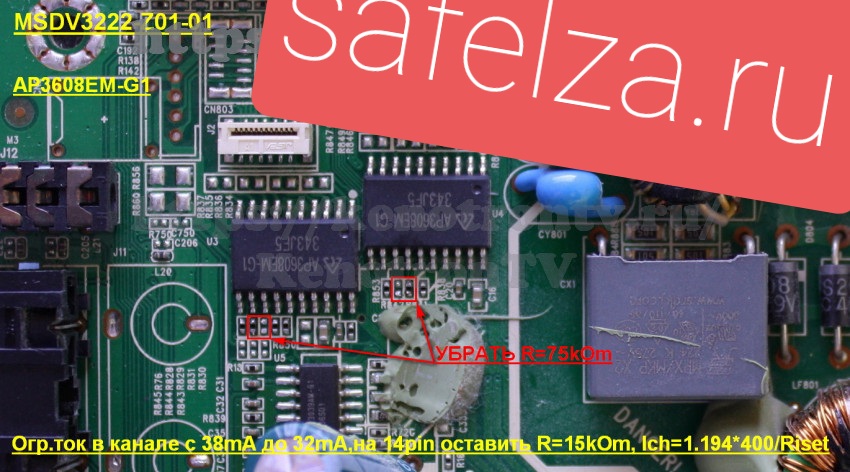

Ap3608em-g1 доработка

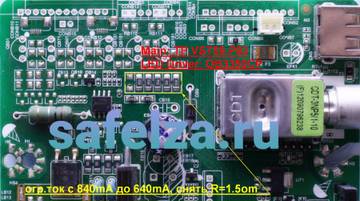

Bbk 50lex-7027/ft2c
Panel cx500dledm

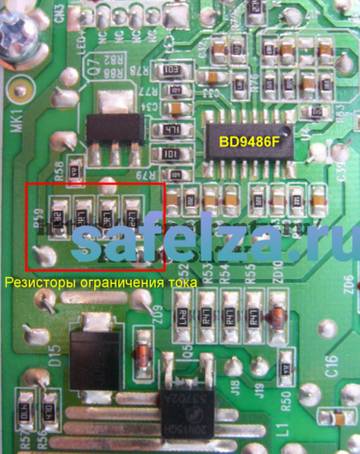

Mainboard cv338h-t42 уменьшить ток удалить резики как на фото
Samsung ue75h6400
Panel CY-GH075CSLV2V
MAIN BN41-02156A
POWER BN44-00724 L75X1T_EHS

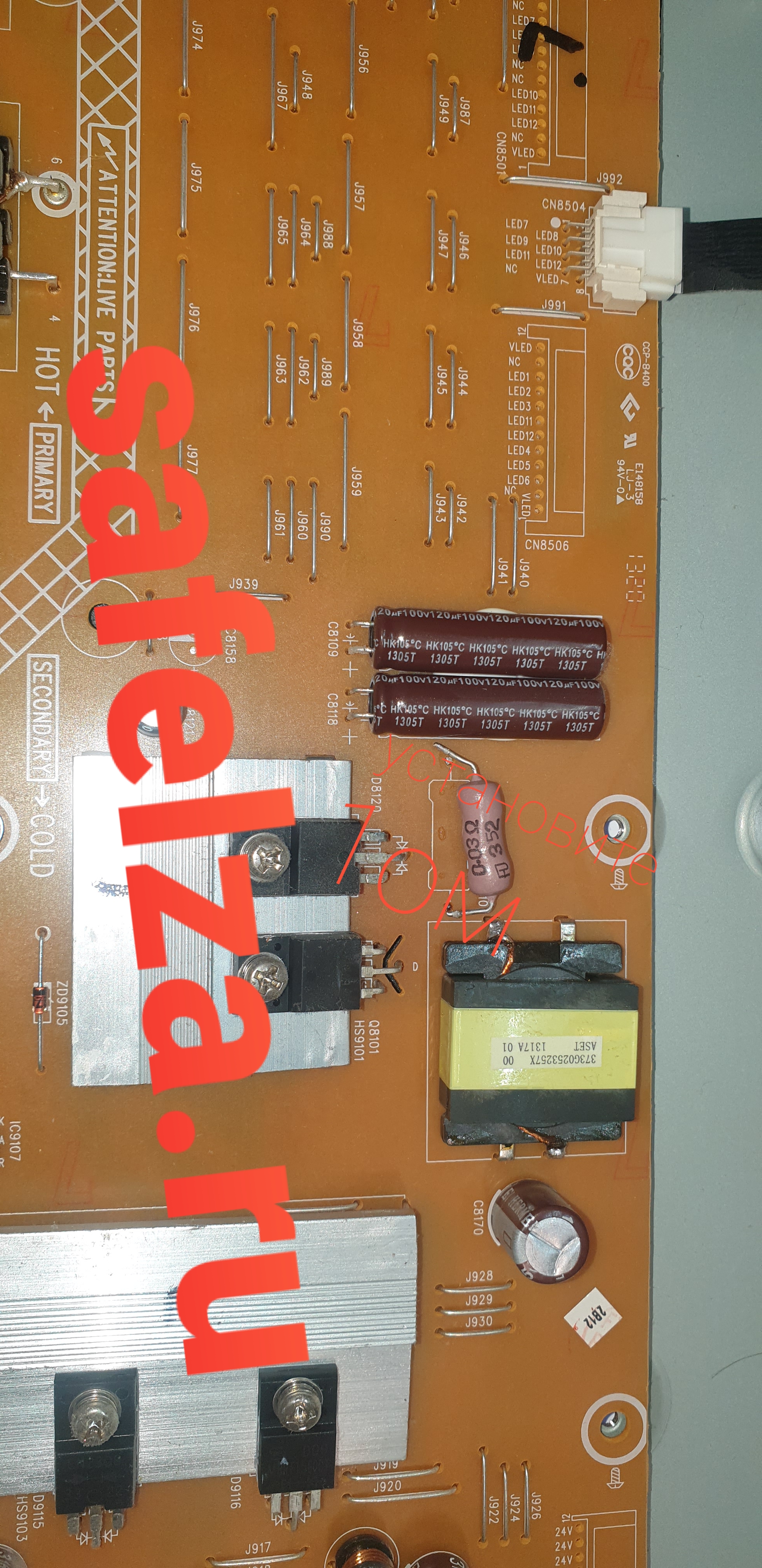

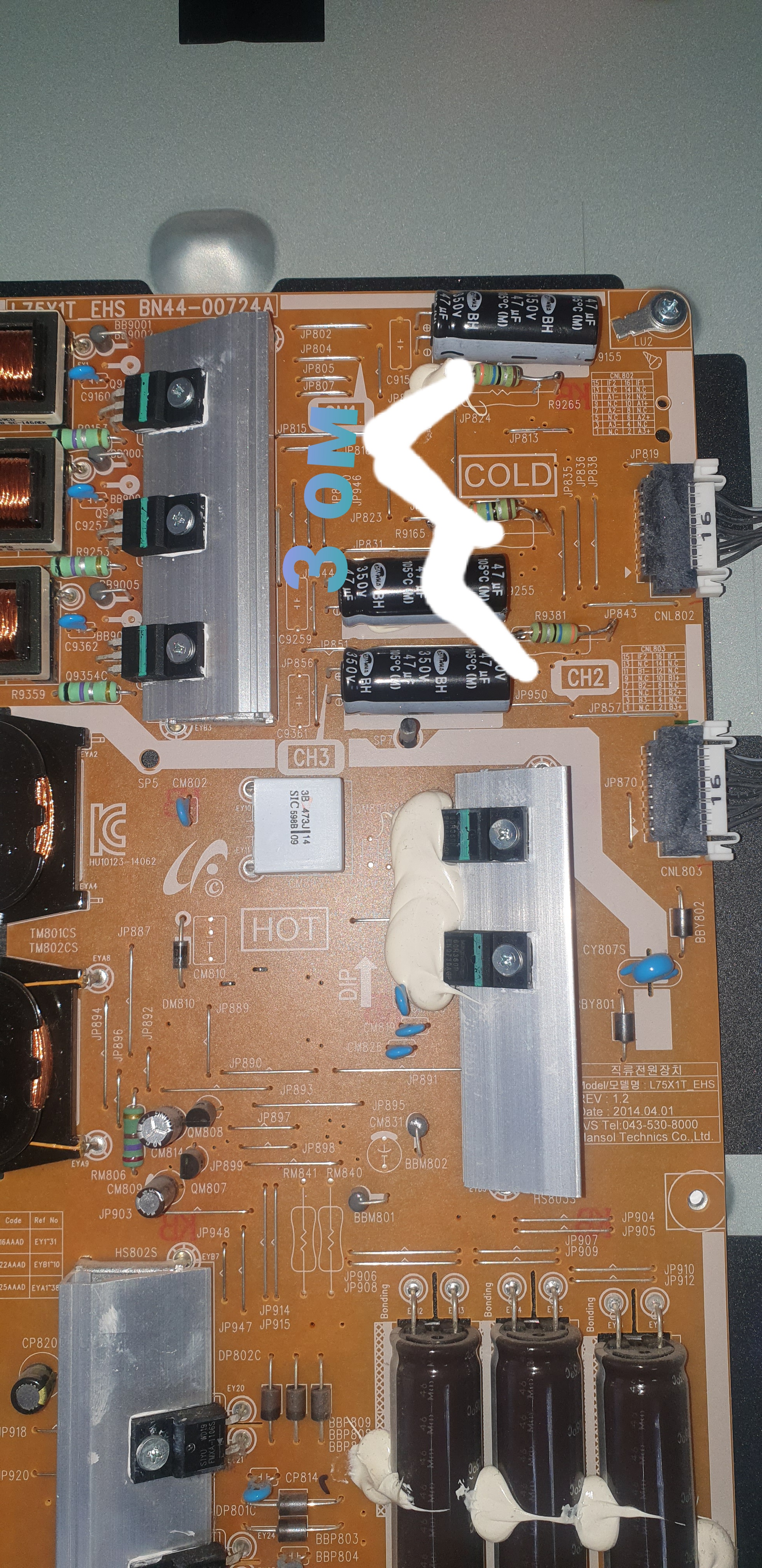

Уменьшить ток как на фото на 3 ома
